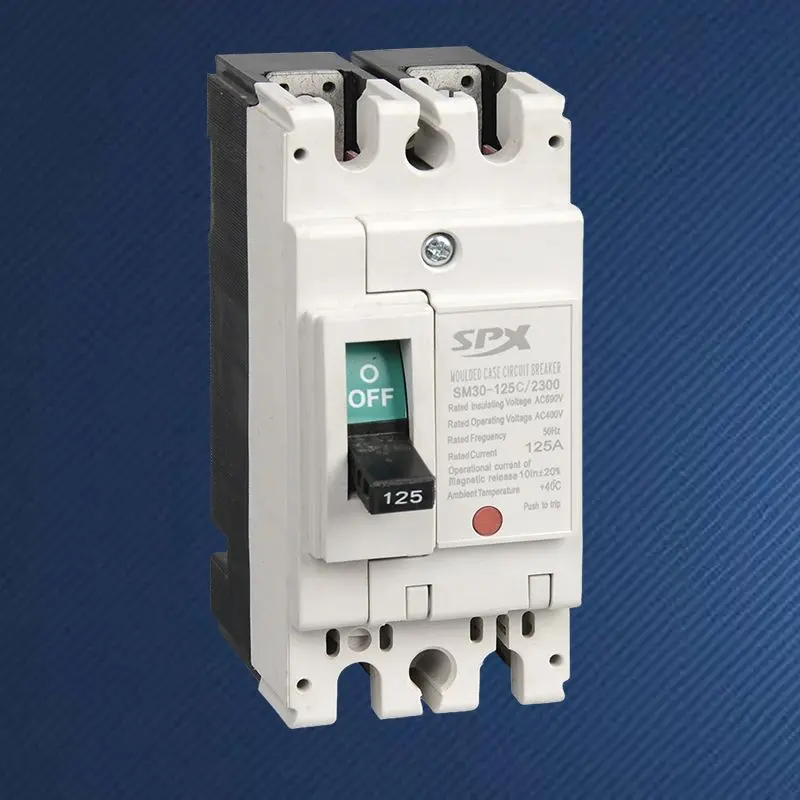

Dans les systèmes électriques des centres commerciaux, des petites usines ou des gros équipements, un courant de niveau 125 A supporte des charges opérationnelles critiques. Le disjoncteur à boîtier moulé 2P 125 A durable SPX est conçu comme une « porte d'alimentation » pour ce type de circuit central. Il ne s'agit pas seulement d'un commutateur de circuit, mais également d'un système de protection qui intègre une mesure précise, un jugement intelligent et une exécution solide. Lorsqu'il y a une surcharge ou un court-circuit mortel dans le circuit, il peut automatiquement couper le courant avec une vitesse de réponse de quelques millisecondes, empêchant efficacement les incendies électriques et les dommages aux équipements, protégeant la stabilité du réseau électrique en amont et constitue un maillon important dans l'architecture de distribution.
La capacité de charge de courant continu de 125 A peut supporter une charge de puissance unique d'environ 27,5 kW (220 V), répondant ainsi aux exigences totales de ligne entrante monophasée des lieux commerciaux de petite et moyenne taille ou des grands équipements.
Le disjoncteur à boîtier moulé 2P 125A a généralement une capacité de coupure de court-circuit maximale allant jusqu'à 25kA à 50kA ou même plus, capable de résister et de couper en toute sécurité d'énormes courants de court-circuit causés par des pannes d'équipement de niveau inférieur, empêchant la propagation des accidents et garantissant l'intégrité de l'ensemble du système de distribution.
Des combinaisons thermiques (bimétalliques) et électromagnétiques (bobine de déclenchement) matures sont utilisées pour obtenir respectivement une protection contre les surcharges à temps inverse et une protection instantanée contre les courts-circuits, avec des valeurs d'action précises et des caractéristiques stables.
Le disjoncteur à boîtier moulé 2P 125A fournit des courbes standard telles que le type C et le type D, ou des déclencheurs magnéto-thermiques fixes ou réglables avec des applications industrielles plus larges. Les utilisateurs peuvent adapter et optimiser la sélectivité de la protection en fonction des propriétés de la charge (telles que la distribution d'énergie conventionnelle et le circuit principal du moteur).
La coque extérieure est constituée de matériaux isolants à haute résistance, ignifuges et résistants aux chocs, et le système de contact interne est constitué de matériaux de haute qualité tels que l'alliage d'argent, équipé d'une chambre d'extinction d'arc efficace pour garantir une longue durée de vie électrique et une fiabilité élevée en cas de fonctionnement fréquent et d'interruption de courant élevé.
La position de la poignée indique clairement l'état « fermé », « ouvert » et « dépannage ». En tant que point de déconnexion visible, il est conforme aux règles de sécurité et assure une isolation électrique fiable pour la maintenance des équipements.
Le disjoncteur à boîtier moulé 2P 125A est utilisé comme disjoncteur d'arrivée principal monophasé pour les petits et moyens magasins, restaurants, bureaux et centres de services communautaires.
Le disjoncteur à boîtier moulé 2P 125A offre une protection et une isolation indépendantes de la ligne entrante pour les grandes unités extérieures de climatisation centrale, les équipements de cuisson commerciaux, les alimentations de galvanoplastie, les fours expérimentaux et autres équipements monophasés de haute puissance.
Dans les équipements d'automatisation et les armoires de commande des lignes de production, il sert d'interrupteur principal frontal et de dispositif de protection pour contrôler les transformateurs et les entraînements de grande capacité (tels que les systèmes d'asservissement).
Comme interrupteur de protection côté CA pour les petites cages de réseau photovoltaïque et les piles de charge CA de puissance moyenne.
| Cadre (A) | SM30-125 | ||||||||
| Courant nominal In(A) | 30/32/40/50/60/63/80/100/125 | ||||||||
| Tension nominale (V) | C.A. 400 V | ||||||||
| Tension d'isolation nominale (V) | C.A. 690 V | ||||||||
| Nombre de pôles | 2 | 3 | 4 | ||||||
| Pouvoir de coupure limité | C | S | H | C | S | H | C | S | H |
| Capacité de coupure de court-circuit (kA)AC400V | 10 | 30 | 50 | 10 | 30 | 50 | 10 | 30 | 50 |
| Actionner un court-circuit (kA)AC400V | 5 | 15 | 25 | 5 | 15 | 25 | 5 | 15 | 25 |

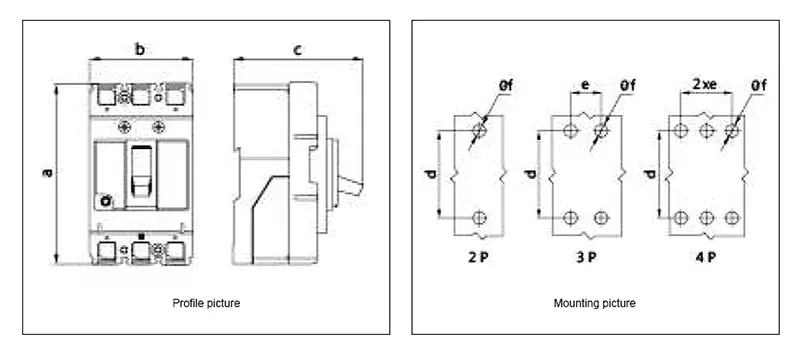

| a | 130 | 130 | 155 |
| b | 60 | 90 | 120 |
| c | 89 | 89 | 89 |
| d | 110 | 110 | 131 |
| e | / | 30 | 30 |
| f | 5 | 5 | 5 |
Disjoncteurs à boîtier moulé Vue latérale
