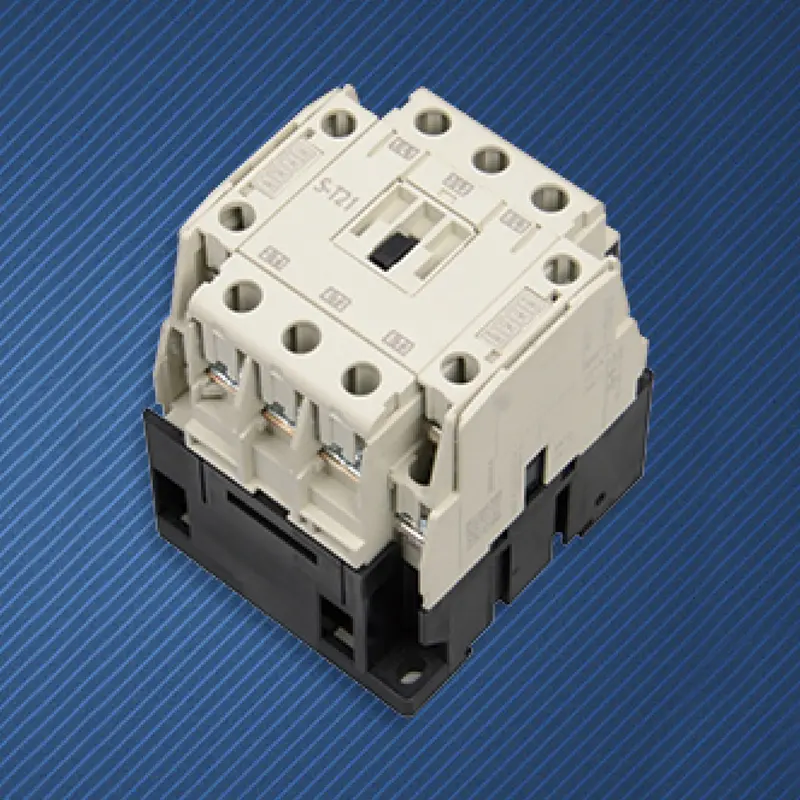

Contacteur électrique à C.A. 21A

Dans le vaste domaine industriel qui nécessite une automatisation et un contrôle électrique avancés, le niveau de courant 21A marque un point d'intersection largement utilisé : il est suffisamment puissant pour piloter les équipements de production traditionnels de petite et moyenne taille ; Il est suffisamment standardisé pour devenir l’un des composants les plus couramment utilisés dans la conception électrique. En tant que fabricant professionnel de contacteurs AC en Chine, notre contacteur électrique AC 21 A durable de SPX est la « pierre angulaire universelle » de cette gamme. Il ne recherche pas de paramètres de performances extrêmes, mais offre aux ingénieurs et aux intégrateurs de systèmes une sélection standard « sans erreur » basée sur une conception classique, des performances fiables, une large disponibilité et une excellente rentabilité. Qu'il s'agisse d'une conception standardisée dans de nouveaux projets ou de remplacement de pièces de rechange en maintenance, il peut s'intégrer de manière transparente et jouer le rôle d'un exécuteur puissant dans la boucle de contrôle.

Caractéristiques:

Avec un courant nominal de 21 A, il correspond précisément à un moteur asynchrone triphasé d'environ 11 kW à 380 V de tension, ou à une charge d'environ 4,6 kW à 220 V monophasé, couvrant parfaitement les besoins en courant de la grande majorité des ventilateurs, pompes à eau, compresseurs, convoyeurs et circuits de chauffage de petite et moyenne taille.
Durée de vie électrique fiable : le contact principal est fabriqué en alliage à base d'argent et a été optimisé pour la conception d'extinction d'arc. Dans la catégorie d'utilisation standard AC-3 (démarrage et arrêt du moteur), il peut garantir des opérations électriques fiables des dizaines de milliers, voire plus de 100 000 fois, répondant ainsi aux exigences fréquentes d'arrêt et de démarrage dans les environnements industriels.
La conception de la bobine présente une bonne résistance aux fluctuations de tension et la structure globale est insensible à la poussière, à l'humidité et à certains changements de température. Il peut fonctionner de manière stable dans des environnements industriels généraux avec de faibles besoins de maintenance.
Le contacteur électrique CA 21 A de haute qualité est généralement installé sur un rail DIN standard de 35 mm et peut être soigneusement disposé avec d'autres disjoncteurs, relais et autres composants. Fournir des bornes à sertir à vis pour une connexion stable et fiable.
La plupart des modèles prennent en charge l'installation pratique de modules de contacts auxiliaires sur le dessus ou sur le côté pour étendre les signaux de commande (tels que l'autoverrouillage, le verrouillage et le retour d'état), répondant ainsi aux exigences de contrôle logique complexes sans qu'il soit nécessaire de remplacer le contacteur principal.

Application

Commande marche/arrêt principale pour ventilateurs triphasés de 7,5 kW à 11 kW, pompes à eau, compresseurs d'air et petites machines-outils.
Unité d'exécution marche-arrêt pour ventilo-convecteurs de taille moyenne, unités d'air neuf et pompes à eau de circulation.
Le contacteur électrique CA 21 A personnalisé est utilisé pour le contrôle du moteur afin d'entraîner des bandes transporteuses et des ascenseurs légers à moyens.
Comme interrupteur à distance pour le contrôle des groupes d'éclairage et des équipements de chauffage électrique (tels que les petites chaudières).
Le contacteur électrique CA 21 A sert d'actionneur standard pour les bornes de sortie PLC ou relais, contrôlant la puissance d'un seul poste de travail.

Paramètre du contacteur magnétique SPX AC

Cadre (A)			SS-T21
KW/HP (AC-3) Puissance enregistrée (AC-3) IEC60947-4		220V	4
		380V	7.5
Courant Reted (AC-3) GB14048.4		220V	20
		380V	20
Courant de chauffage enregistré (A)			32
Tension isolée (V)			660
Contact auxiliaire AC-15	Contact	Standard	2NO+2NF
	Courant coupé (A)	220V	1.6
		380V	0.95
Vie électrique			100
Vie mécanique			500

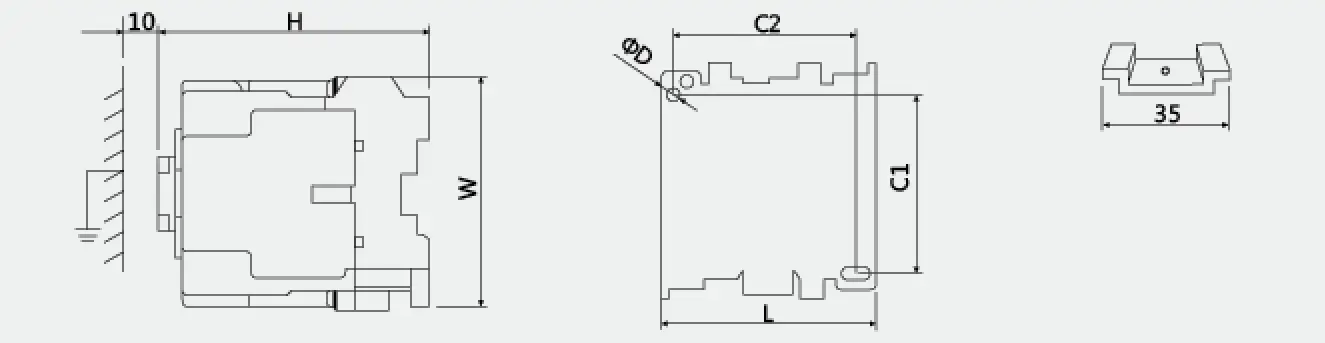

Dimensions du contour et de l'installation
			Taper	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
