Qu'est-ce qu'un contacteur AC ?

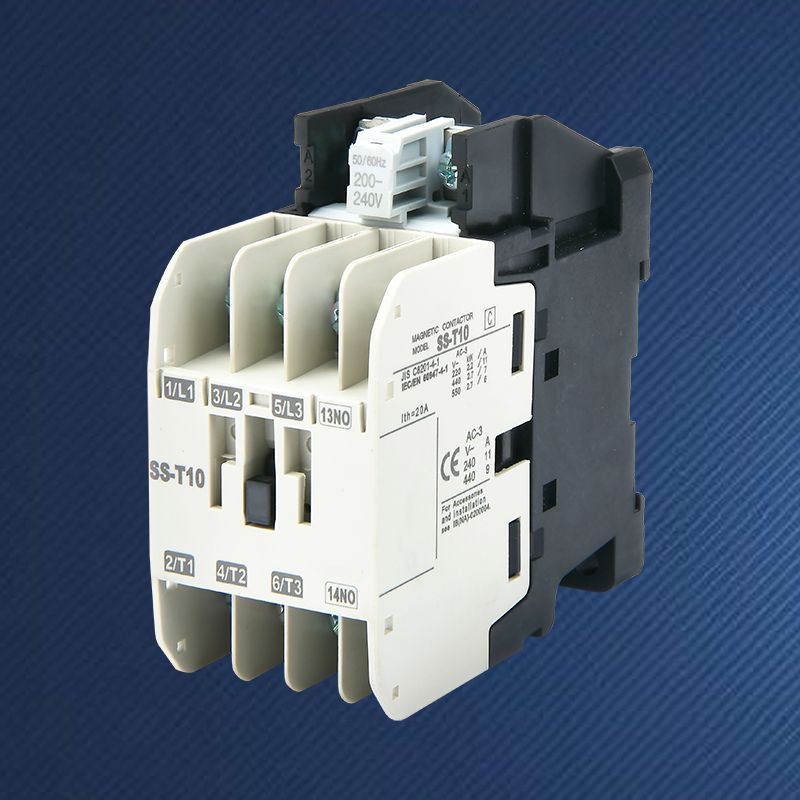

UnContacteur CAest un interrupteur électromécanique fondamental conçu pour contrôler le flux d'électricité dans les circuits à courant alternatif (AC). Son rôle principal est d'établir (fermer) et d'interrompre (ouvrir) à plusieurs reprises le circuit d'alimentation principal des équipements électriques, le plus souvent des moteurs électriques. Considérez-le comme un relais télécommandé de grande capacité, conçu pour gérer les courants d'appel importants et les charges continues associés aux machines industrielles, aux systèmes CVC, aux pompes, aux compresseurs et à d'autres applications lourdes.

Contrairement aux interrupteurs manuels, unContacteur d'alimentation CAest actionné automatiquement par un signal de commande, ce qui le rend indispensable en automatisation. LeSPX ÉlectriqueContacteur CAen est un exemple, en servant de lien robuste entre les circuits de commande à faible consommation (comme ceux d'un automate ou d'un thermostat) et les charges de moteur à haute puissance, garantissant ainsi un fonctionnement transparent et sûr.

Comment fonctionne un contacteur AC ? Démystifier le fonctionnement électromagnétique

Le fonctionnement d'une normeContacteur CAest une application élégante de l’électromagnétisme. Selon les principes fondamentaux du génie électrique, cela implique un processus simple mais efficace :

1. Dynamisation :Lorsqu'une tension de commande (par exemple 24 V, 120 V, 230 V) est appliquée au contacteurbobine électromagnétique, cela crée un champ magnétique.
2. Attirance:Ce champ magnétique attire un noyau de fer mobile (l'armature) contre la force d'un ressort.
3. Fermeture des contacts :L'induit est mécaniquement lié à l'alimentation principalecontacts. En se déplaçant, il rapproche ces contacts, fermant le circuit et permettant au courant de circuler vers le moteur ou la charge.
4. Mise hors tension :Lorsque le signal de commande est supprimé, la bobine se désexcite, le champ magnétique s'effondre et le ressort de rappel repousse l'armature. Cela ouvre les contacts, interrompant en toute sécurité le circuit d'alimentation.

Cette conception permettélécommande de moteurset fournit des éléments essentielsisolation électriquelorsqu'il est ouvert, une fonction de sécurité essentielle.

Fonctions et avantages clés : au-delà de la simple commutation

Contacteurs AC modernes, en particulier ceux deSPX Électrique, offer a suite of functionalities that protect both equipment and personnel.

• Contrôle de démarrage/arrêt fiable :La fonction essentielle pour toutcontacteur de commande moteur, permettant des cycles de fonctionnement automatisés.

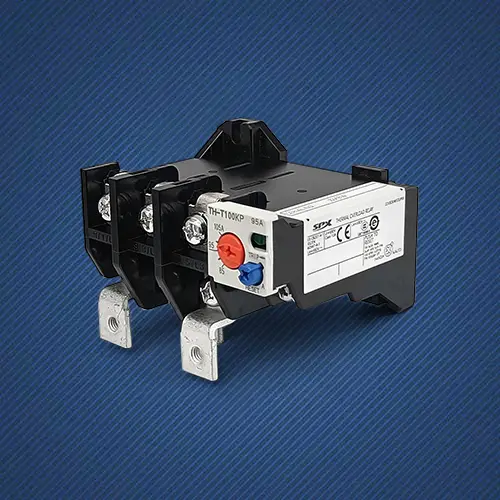

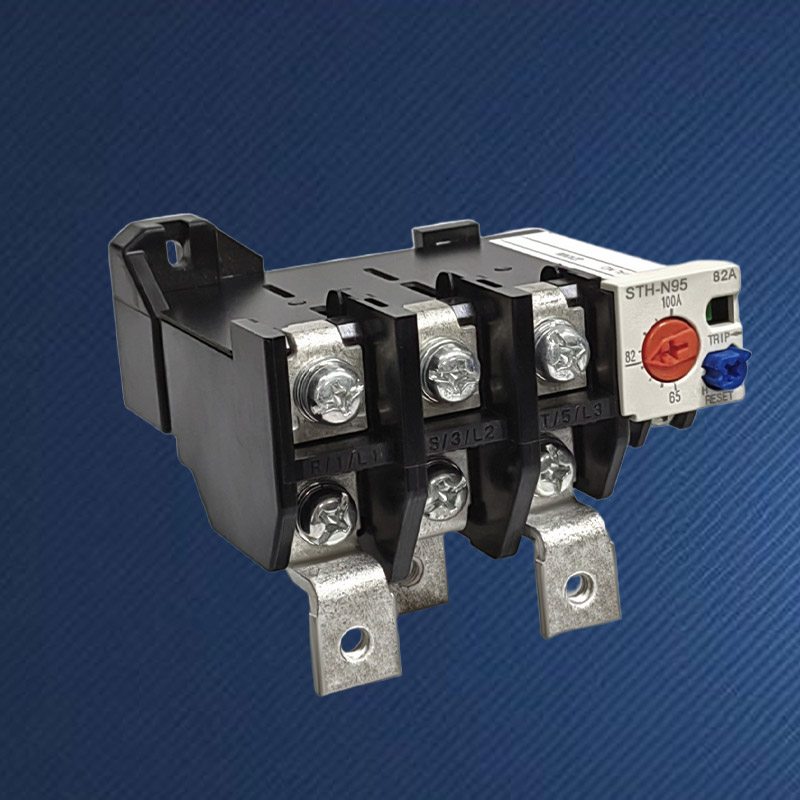

• Protection intégrée contre les surcharges :Souvent associé à un relais de surcharge thermique, il surveille le courant et se déclenche pour éviter d'endommager le moteur en raison d'une charge excessive ou d'une perte de phase.
• Sécurité opérationnelle améliorée :Des fonctionnalités telles que les chambres de coupure suppriment les étincelles lors de la déconnexion et les conceptions isoléesréduire le risque de choc électrique.
• Efficacité énergétique :Fonctionnalité des modèles avancésconceptions de bobines optimiséesqui consomment moins d’énergie de maintien, réduisant ainsi les coûts opérationnels.
• Réduction du bruit :Novateursystème électromagnétique silencieuxles conceptions minimisent le bourdonnement audible, améliorant ainsi les conditions de travail.
• Libération basse tension :Coupe automatiquement l'alimentation si la tension chute dangereusement, protégeant ainsi le moteur lors du retour de l'alimentation.

Pourquoi les contacteurs CA SPX dominent le marché en termes de performances et de sécurité ?

Dans un marché rempli d'options génériques,SPX ÉlectriqueLes contacteurs se distinguent par une ingénierie intentionnelle et un engagement envers des performances supérieures.

1. Conçu pour l'efficacité et le silence :SPX a redéfini le système électromagnétique. Leurconception de bobine optimiséeréduit considérablement la consommation d'énergie pendant l'état de maintien, conduisant à des économies d'énergie directes. Par ailleurs, lefonctionnement silencieuxLa technologie résout le problème courant du bourdonnement des bobines, en réduisant le bruit ambiant dans les panneaux de commande et les installations, ce qui est crucial pour les bâtiments commerciaux et les environnements industriels calmes.

2. Une sécurité sans compromis dès la conception :La sécurité n’est pas une réflexion après coup. Les contacteurs SPX sont conçus pouraméliorer la sécurité électriqueet assurerle respect de normes nationales et internationales strictes. Les fonctionnalités sont intégrées àréduire le risque de choc électrique accidentel, offrant une tranquillité d'esprit aux installateurs et aux opérateurs.

3. Robustesse pour les applications exigeantes :Conçu pour le monde réel defonctionnement fréquent et télécommande, les contacteurs SPX offrent une durabilité mécanique et électrique élevée. L'inclusion d'unfonction de protection contre les déclenchements basse tensionest une protection essentielle, empêchant le redémarrage automatique après une coupure de courant et protégeant à la fois l'équipement et le personnel.

4. Personnalisation et assistance :Reconnaissant qu'il n'existe pas de solution universelle, leL'usine SPX Electric fournit des solutions de contacteurs AC personnalisées. Que vous ayez besoin d'un courant nominal spécifique, de configurations de contacts spéciales ou d'options de montage uniques, SPX peut adapter les produits aux spécifications exactes de votre projet, ce qui en fait le produit idéal.premier choix pour les applications industrielles et civiles innovantes.

FAQ

Q1 : Quelle est la principale différence entre un contacteur AC et un disjoncteur ?

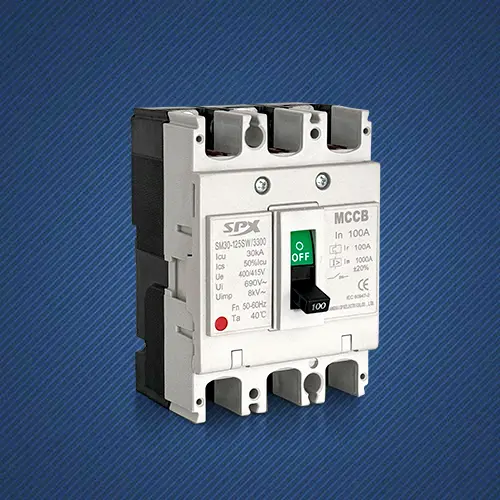

UN:Un disjoncteur est un dispositif de protection conçu pour couper automatiquement l'alimentation en cas de court-circuit ou de surcharge importante (sa fonction première est la protection). Un contacteur AC est un dispositif de contrôle conçu pour la commutation fréquente et de routine (ON/OFF) d'un circuit (sa fonction principale est le contrôle). Souvent, ils fonctionnent ensemble : le disjoncteur assure la protection contre les pannes et le contacteur assure le contrôle opérationnel.

Q2 : Puis-je utiliser un contacteur CA pour les charges CC ?

UN:Non, ce n'est pas recommandé. Les contacteurs AC sont spécialement conçus pour éteindre l'arc de courant alternatif qui passe naturellement par zéro 100/120 fois par seconde. Les arcs DC sont continus et beaucoup plus difficiles à éteindre. L'utilisation d'un contacteur CA sur un circuit CC peut entraîner de graves arcs de contact, un soudage par contact rapide et une panne. Utilisez toujours un contacteur adapté au type de courant spécifique.

Q3 : À quelle fréquence dois-je entretenir ou remplacer un contacteur CA ?

UN:Les intervalles de maintenance dépendent de la fréquence de fonctionnement et de l'environnement. Pour les applications à usage intensif, inspectez les contacts pour déceler toute érosion/piqûre et vérifiez l'action mécanique tous les 6 à 12 mois. Les signes indiquant que vous devez remplacer un contacteur incluent : un bourdonnement fort (défaillance de la bobine), des vibrations, des contacts brûlés, des dommages physiques ou un échec d'engagement/désengagement fiable. Des contacteurs de haute qualité comme ceux deSPXsont construits pour la longévité et un entretien réduit.

Q4 : Que signifie « déclencheur basse tension » et pourquoi est-ce important ?

UN:Le déclencheur basse tension (LVR) est un élément de sécurité essentiel. Si la tension de ligne descend en dessous d'un seuil de sécurité (généralement 50 à 70 % de la tension nominale), la bobine du contacteur ne peut plus maintenir les contacts fermés, ce qui entraîne leur ouverture. Cela déconnecte le moteur. Lorsque le courant est rétabli, le moteur ne redémarre PAS automatiquement, empêchant ainsi un fonctionnement inattendu et potentiellement dangereux. Cela nécessite un signal de redémarrage délibéré.

Q5 : Pourquoi choisir les contacteurs SPX AC plutôt que d’autres marques ?

UN: SPX ÉlectriqueLes contacteurs offrent un mélange supérieur d'efficacité énergétique (conception de bobine optimisée), fonctionnement silencieux (système électromagnétique silencieux), des fonctions de sécurité améliorées pourréduire le risque de choc électrique, et la flexibilité desolutions personnalisées de 10A à 100A. Cet accent mis sur les performances, la sécurité et l'adaptabilité en fait un choix fiable et avancé pour les applications industrielles et commerciales.
