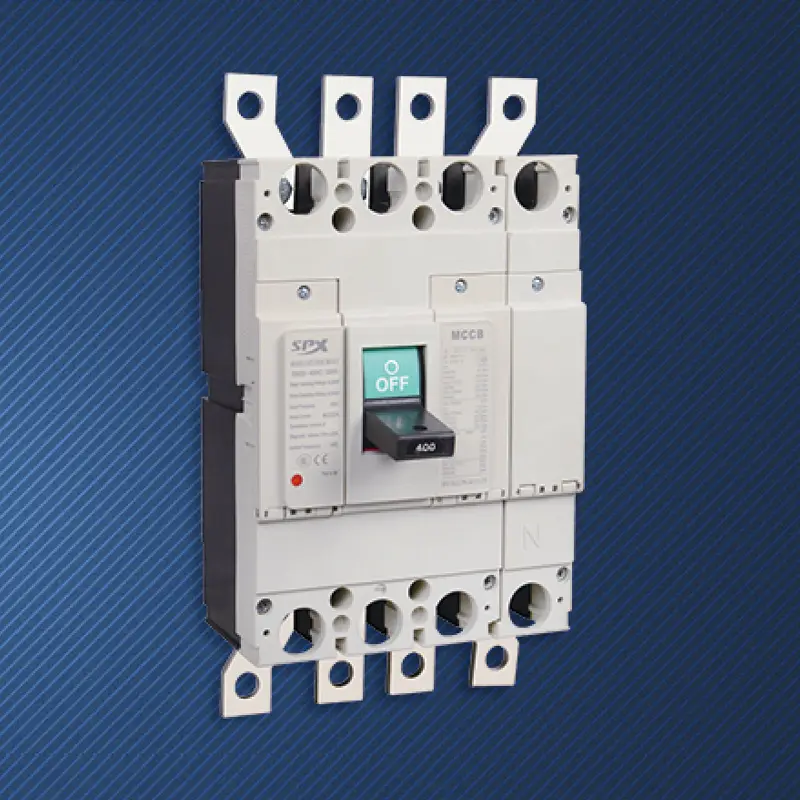

Disjoncteur à boîtier moulé 4P 350A

Dans les grands bâtiments ou les installations industrielles d'une capacité de puissance de plusieurs centaines de kilowatts, la complexité et les exigences de sécurité du système de distribution augmentent de façon exponentielle. Le disjoncteur à boîtier moulé 4P 350A personnalisé SPX est conçu spécifiquement pour la « source » ou « l'aorte » de tels systèmes complexes. Il va au-delà d'une seule fonction de protection et assure trois missions principales : couper les courants de défaut, gérer les courants harmoniques générés par les charges non linéaires (telles que les équipements informatiques et les convertisseurs de fréquence) qui reviennent à la ligne neutre, et assurer une sécurité absolue et une isolation électrique complète lors de la maintenance. C'est la « force stabilisatrice » qui assure le fonctionnement sûr et stable du système, même sous des charges énormes, déséquilibrées et riches en harmoniques.

Avantage

Dans les systèmes de charge non linéaire de haute capacité, le courant de troisième harmonique se superposera à la ligne neutre, ce qui fera que son courant dépassera largement le courant de la ligne de phase. Le pôle N du disjoncteur à boîtier moulé 4P 350A a des capacités de protection contre les surcharges et les courts-circuits du même niveau que le pôle de phase (350A), qui peut fonctionner de manière fiable dans cette situation anormale et empêcher le fil neutre de surchauffer et de prendre feu en raison d'une surcharge à long terme. Il s’agit d’un risque fondamental pour la sécurité qui ne peut être résolu par un disjoncteur tripolaire.
Lorsqu'un défaut de mise à la terre ou de court-circuit se produit, les quatre pôles réalisent une déconnexion synchrone au niveau de la milliseconde, et le circuit défectueux (y compris les fils N potentiellement sous tension) est complètement isolé du côté alimentation, offrant le plus haut niveau de protection de sécurité pour le personnel et l'équipement, entièrement conforme aux exigences strictes en matière d'isolation totale des appareils électriques dans les normes CEI et GB.
Equipé d'un déclencheur électronique, il permet de régler finement les paramètres de protection pour chacun des quatre pôles. La fonction de protection à court retard du disjoncteur à boîtier moulé 4P 350A de haute qualité est la clé pour obtenir un déclenchement entièrement sélectif des niveaux supérieur et inférieur, garantissant que seule la plage minimale est isolée en cas de défaut ; En même temps, il peut surveiller et enregistrer le courant de chaque phase et ligne neutre, fournissant ainsi un support de données pour l'analyse de la qualité de l'énergie et la recherche des défauts.
Adoptant une conception de cadre de grande capacité, il présente d'excellentes performances de dissipation thermique et une stabilité thermique dynamique, et peut résister à un courant continu de 350 A et à un choc électrique de court-circuit de haute intensité.
Il peut intégrer des contacts auxiliaires à quatre pôles, des signaux d'alarme, des dispositifs de déclenchement de shunt/sous-tension et des mécanismes de commande électriques, permettant ainsi d'obtenir facilement une surveillance à distance, une commutation automatique et une liaison avec les systèmes de gestion de bâtiment.

Application

Le disjoncteur à boîtier moulé 4P 350A personnalisé sert de disjoncteur d'arrivée principal pour les étages du centre de données sous le système d'alimentation TN-S, protégeant et isolant le système de distribution d'énergie contenant un grand nombre d'armoires de serveurs monophasées, gérant efficacement la 3ème harmonique.
L'interrupteur principal côté basse tension des transformateurs dans les grands centres commerciaux, les immeubles de bureaux de très grande hauteur et les hôtels étoilés répond aux exigences des réglementations de sécurité pour isoler tous les conducteurs sous tension.
Les sites sportifs, les théâtres, les hôpitaux tertiaires et autres lieux importants avec plusieurs charges monophasées doivent utiliser un disjoncteur à boîtier moulé 4P 350A pour leurs armoires de distribution principales afin de garantir la sécurité et la compatibilité.
Le disjoncteur à boîtier moulé 4P 350 A offre une protection de l'alimentation et une protection contre le courant harmonique de ligne neutre pour les grands ateliers de soudage et les lignes de production dotées d'un équipement d'entraînement à fréquence variable centralisé.

La série SPX SM30-400 de disjoncteur à boîtier moulé paramètre MCCB

Cadre (A)		SM30-400(NF-CW)						Caractéristiques de fonctionnement
Courant nominal en (A)		250, 300, 315, 350, 400
Tension nominale (V)		C.A. 400 V
Tension d'isolation nominale (V)		C.A. 690 V
Nombre de pôles		3			4
Pouvoir de coupure limité		C	S	H	C	S	H
Circuit de coupure de court-circuit (kA) AC400V		25	35	50	25	35	50
Actionner un court-circuit (kA) AC400V		15	20	25	15	20	25
Photo de profil
	a	258			258
	b	140			185
	c	153			153
Photo de montage
	d	195			195
	e	45			45
	f	8			8
Durée de vie des machines		4000
Durée de vie électrique		1500
Dispositif à commande électrique (MD)		●
Poignée rotative externe		●

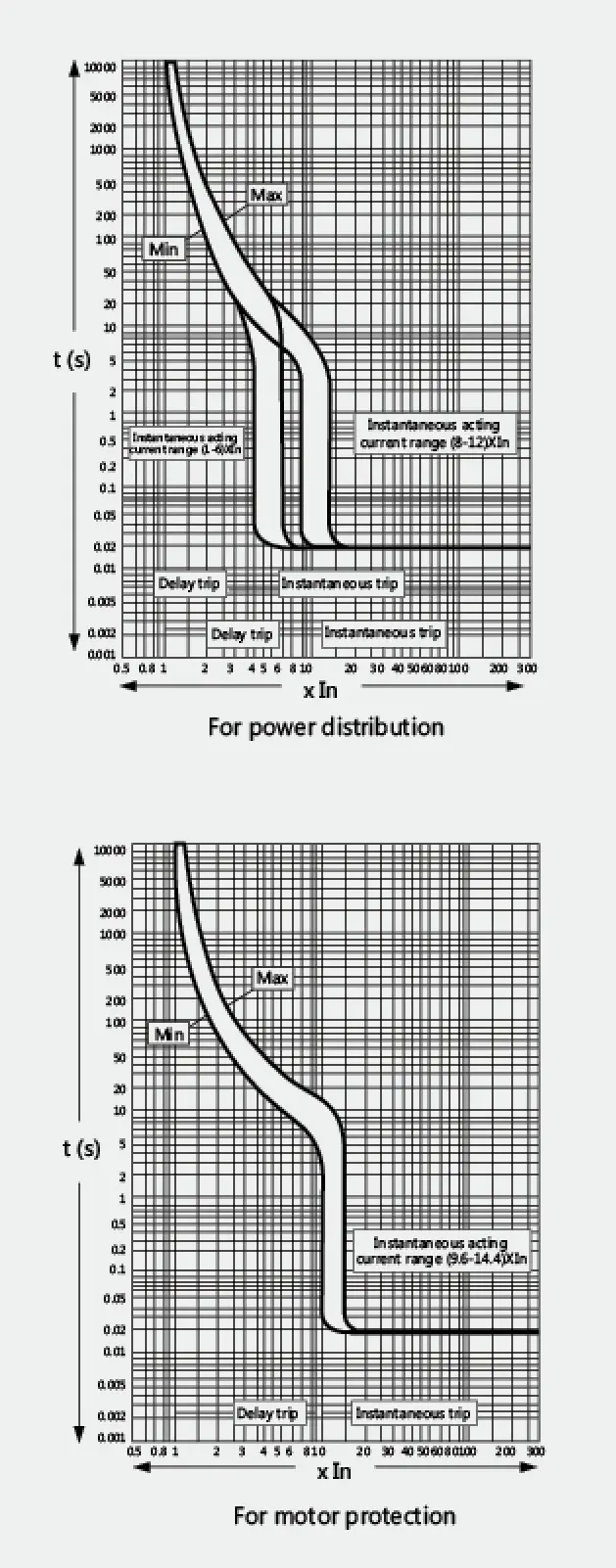

Déclencheur automatique		Thermique-magnétique
