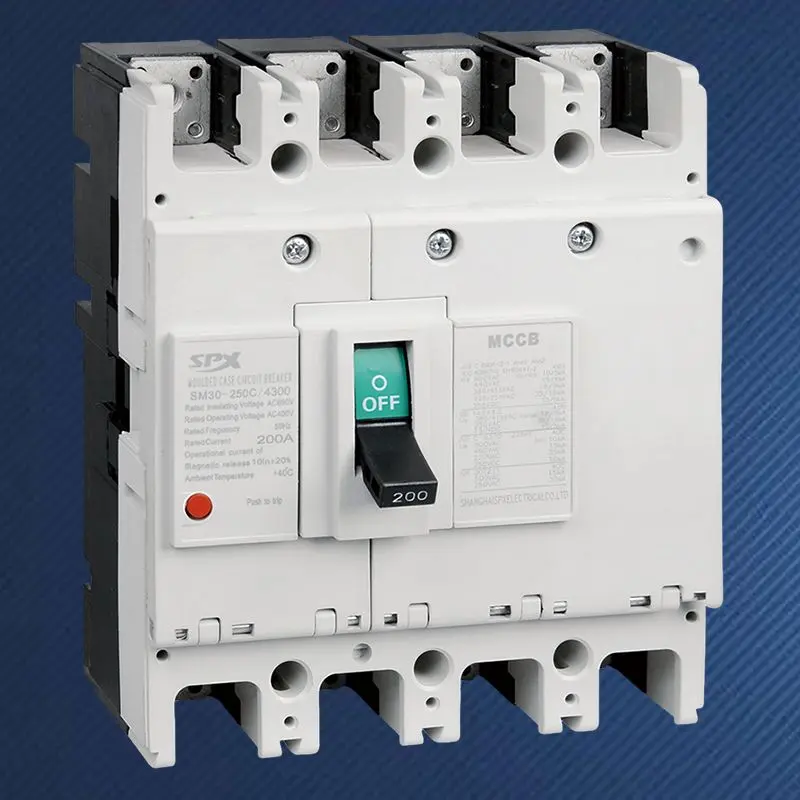

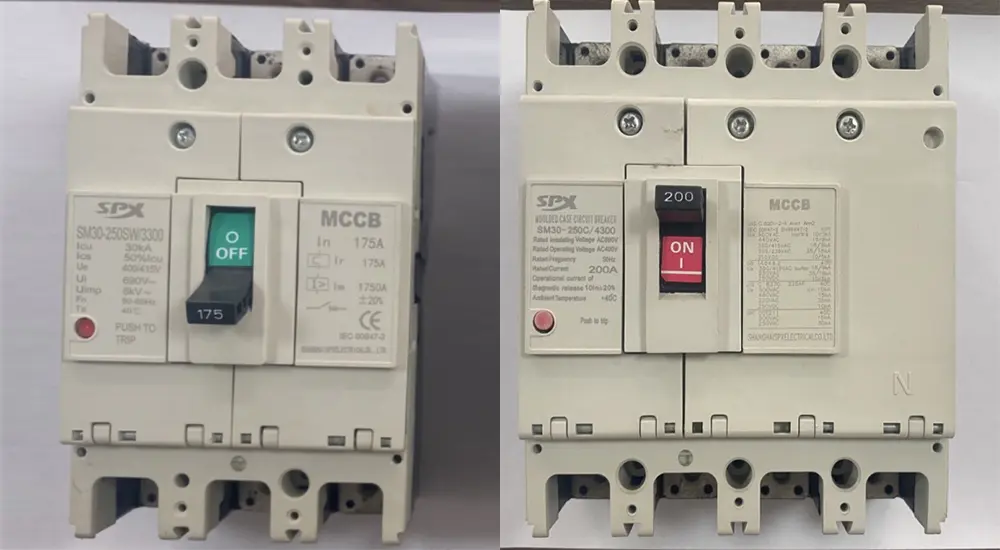

Disjoncteur à boîtier moulé 4P 200A

Dans les bâtiments commerciaux modernes, les centres de données et les environnements industriels qui utilisent un grand nombre de charges non linéaires monophasées, les disjoncteurs tripolaires traditionnels ne sont plus en mesure de répondre à toutes les exigences d'une isolation sûre. La naissance du disjoncteur à boîtier moulé 4P 200A SPX de haute qualité réside dans la réalisation d'une isolation et d'un contrôle complets des conducteurs sous tension. Il protège non seulement les lignes triphasées, mais utilise également son quatrième pôle crucial (pôle N) pour déconnecter et isoler les lignes neutres, résolvant ainsi fondamentalement les dommages aux équipements, les risques d'incendie et les risques de choc électrique du personnel causés par l'électrification de la ligne neutre, la dérive potentielle ou les courants de défaut. Il s’agit d’un choix stratégique pour répondre aux exigences complexes en matière de qualité d’alimentation électrique et de normes de sécurité élevées.

Avantage

À l'état déconnecté, il peut couper simultanément tous les fils de phase et neutres, offrant ainsi le plus haut niveau de garantie de sécurité pour la maintenance des équipements back-end et l'inspection des lignes, répondant pleinement aux exigences strictes d'intégrité de l'isolation dans les systèmes de mise à la terre tels que TN-S et TT.
Dans les situations où les charges triphasées sont gravement déséquilibrées ou où les courants de troisième harmonique sont importants (comme les grands éclairages LED, les groupes d'équipements informatiques), la ligne neutre peut véhiculer des courants anormaux. Le disjoncteur à boîtier moulé 4P 200A garantit que les lignes neutre et phase sont coupées de manière synchrone en cas de surcharge ou de court-circuit, empêchant ainsi la ligne N de surchauffer et de provoquer un incendie.
En cas de défaillance d'un pôle (y compris le pôle N), le disjoncteur sera verrouillé à quatre pôles pour garantir que le circuit défectueux est complètement isolé.
La fonction de protection du pôle N peut être configurée selon les normes et les exigences de l'application, communément appelée type de protection complète (avec le même courant nominal et les mêmes caractéristiques de protection que le pôle de phase) ou type réglable, pour s'adapter aux différentes exigences de mise à la terre et de coordination de la protection du système.
Lorsqu'il est équipé de dispositifs de déclenchement électroniques, des réglages précis de retard court peuvent être utilisés pour obtenir une coordination sélective complète avec un équipement de protection à trois ou quatre pôles de niveau inférieur, garantissant ainsi la continuité de l'alimentation électrique.
La conception et la sélection des matériaux du disjoncteur à boîtier moulé 4P 200A de haute qualité prennent en compte la possibilité de courants harmoniques d'ordre élevé dans la ligne neutre, garantissant ainsi une stabilité à long terme pendant le fonctionnement.
Le disjoncteur à boîtier moulé 4P 200A durable utilise des matériaux de contact, des systèmes d'extinction d'arc et des cadres d'isolation de la même qualité que les MCCB tripolaires de haute qualité, garantissant une durabilité mécanique et électrique sous un fonctionnement synchrone à quatre pôles.

Application

Le disjoncteur à boîtier moulé 4P 200A en stock sert de disjoncteur d'arrivée principal pour les grands centres commerciaux, les immeubles de bureaux et les hôtels sous le système TN-S, répondant aux règles de sécurité qui exigent que l'interrupteur principal déconnecte tous les conducteurs sous tension.
Assurer la protection des lignes entrantes et la protection synchrone des lignes neutres pour les armoires à colonnes dans les salles informatiques comportant un grand nombre de serveurs monophasés qui provoquent de graves déséquilibres triphasés et des distorsions harmoniques.
L'interrupteur principal pour la distribution d'énergie dans les salles d'opération des hôpitaux, les laboratoires et les grands systèmes d'éclairage et de sonorisation de scène est conçu pour éviter la surchauffe causée par la superposition de la 3ème harmonique sur la ligne neutre.
Le disjoncteur à boîtier moulé 4P 200 A, en tant que dispositif de protection de niveau supérieur du commutateur de transfert de puissance double (ATSE), peut également isoler absolument la ligne neutre lors de la commutation entre deux sources d'alimentation, évitant ainsi la connexion parallèle accidentelle de lignes neutres dans différents systèmes.

La série SPX SM30-250 de paramètres magnétiques thermiques MCCB

Cadre (A)		SM30-250(NF-CW)						Caractéristiques de fonctionnement
Courant nominal en (A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Tension nominale (V)		C.A. 400 V
Tension d'isolation nominale (V)		C.A. 690 V
Nombre de pôles		3			4
Pouvoir de coupure limité		C	S	H	C	S	H
Capacité de coupure de court-circuit (kA) AC400V		18	30	50	18	30	50
Actionner un court-circuit (kA) AC400V		9	15	25	9	15	25
Photo de profil
	a	165			165
	b	105			140
	c	90			90
Photo de montage
	d	126			126
	e	35			35
	f	5			5
Durée de vie des machines		4000
Durée de vie électrique		2000
Dispositif à commande électrique (MD)		●
Poignée rotative externe		●

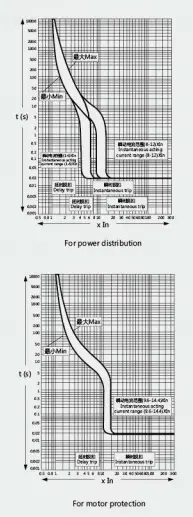

Déclencheur automatique		Thermique-magnétique
