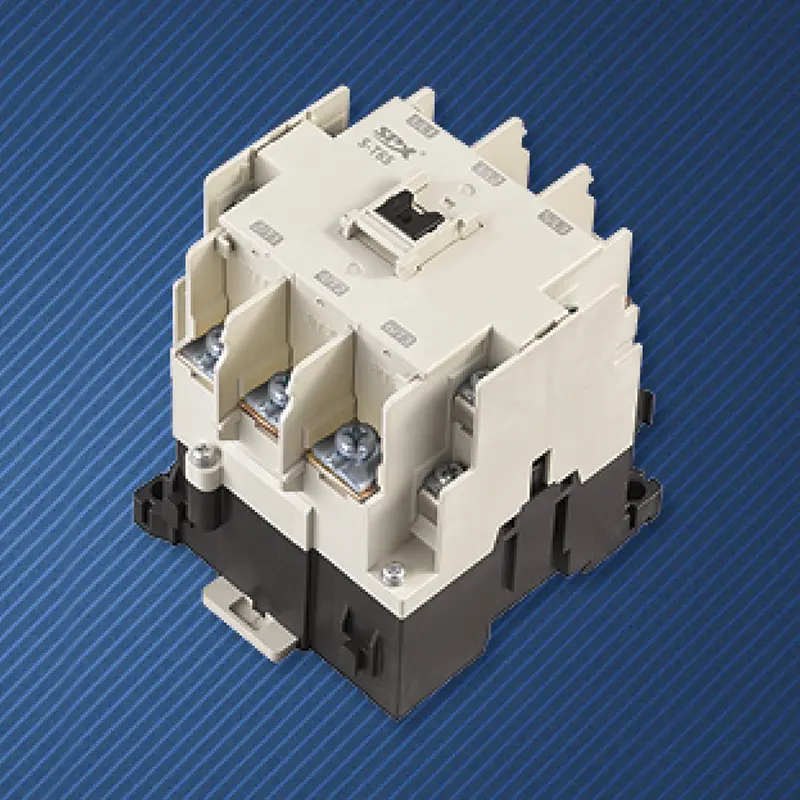

Contacteur 65A pour unité AC Carrier

Le contacteur 65A de haute qualité pour unité AC Carrier produit par SPX Electric Factory est un dispositif de commutation automatique qui utilise des principes électromagnétiques pour contrôler les circuits. Il entraîne des mouvements de contact mécaniques via de petits courants (l'électrification de la bobine génère un champ magnétique) pour réaliser la marche/arrêt des circuits principaux à courant élevé. Sa structure de base comprend un système électromagnétique (bobine, noyau de fer), un système de contact (le contact principal transporte un courant élevé, le contact auxiliaire est utilisé pour le circuit de commande) et un dispositif d'extinction d'arc (élimine l'arc). Adapté aux scénarios tels que le démarrage et l'arrêt du moteur, le contrôle de l'éclairage, la gestion de l'alimentation des équipements industriels, etc., il présente les caractéristiques de sécurité et de fiabilité, une forte capacité de fonctionnement fréquent et l'isolation des circuits haute et basse tension. Il s'agit d'un composant d'exécution clé dans les systèmes de contrôle d'automatisation.

Technique de câblage : connectez le contact normalement ouvert du bouton de démarrage en parallèle avec le contact auxiliaire normalement ouvert du contacteur 65A pour l'unité AC Carrier, engagez le contacteur et fermez le contact auxiliaire normalement ouvert. En fournissant continuellement de l'énergie à la bobine via son propre point auxiliaire normalement ouvert, un autoverrouillage est formé. En appuyant sur le bouton d'arrêt rouge, le contacteur perd de l'alimentation.

Installation et entretien

Avant l'installation, l'inspection doit confirmer si les données techniques du contacteur 65A personnalisé pour unité AC Carrier répondent aux normes, telles que la tension nominale, le courant, la fréquence de fonctionnement, etc. Il est également nécessaire de vérifier si l'apparence est endommagée, si l'action est flexible et de mesurer la valeur de résistance CC et la valeur de résistance d'isolement de la bobine. La position d'installation doit être verticale, avec une inclinaison ne dépassant pas 5 °, et un côté du trou de dissipation thermique doit être orienté dans la direction verticale. Lors de l'installation du câblage, évitez que des pièces telles que des vis, des rondelles et des connecteurs ne tombent, ce qui pourrait provoquer un blocage ou un court-circuit du contacteur CA. Après l'installation, il est nécessaire de vérifier si le câblage est correct. Lorsque le contact principal n'est pas électrifié, il doit être allumé et éteint plusieurs fois pour vérifier s'il y a du bruit après l'action du contact principal et l'attraction du noyau de fer. Ce n'est qu'après avoir confirmé qu'il n'y a pas d'erreur qu'il peut être utilisé. Il n'est pas permis de connecter le contacteur AC à l'alimentation DC, sinon cela brûlerait la bobine

Paramètre du contacteur magnétique SPX AC

Cadre (A)			SS-T65
KW/HP (AC-3) Puissance enregistrée (AC-3) IEC60947-4		220V	18,5/22
		380V	30/45
Courant Reted (AC-3) GB14048.4		220V	68
		380V	65
Courant de chauffage enregistré (A)			100
Tension isolée (V)			690
Contact auxiliaire AC-15	Contact	Standard	2NO+2NF
	Courant coupé (A)	220V	1.6
		380V	0.95
Vie électrique			65
Vie mécanique			300

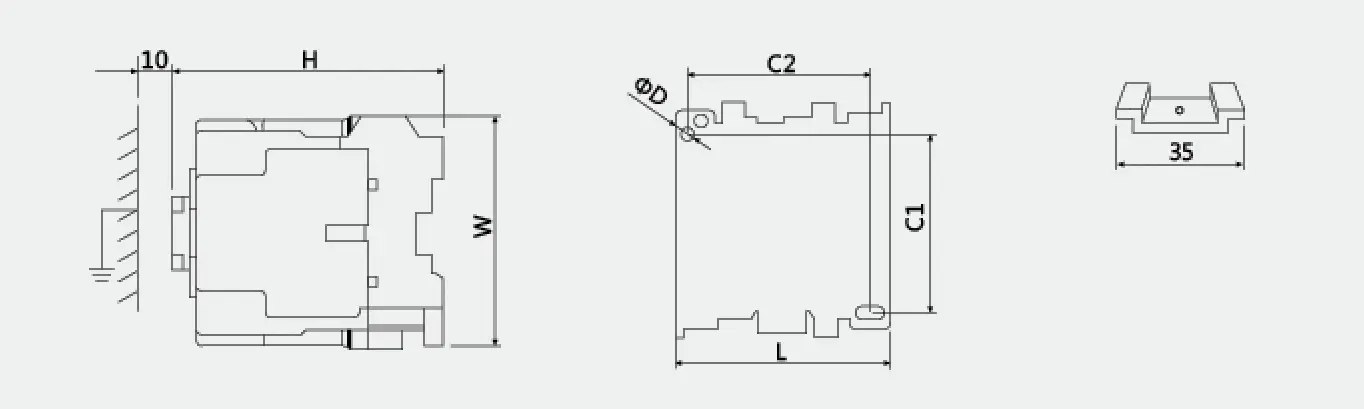

Dimensions du contour et de l'installation
			Taper	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
