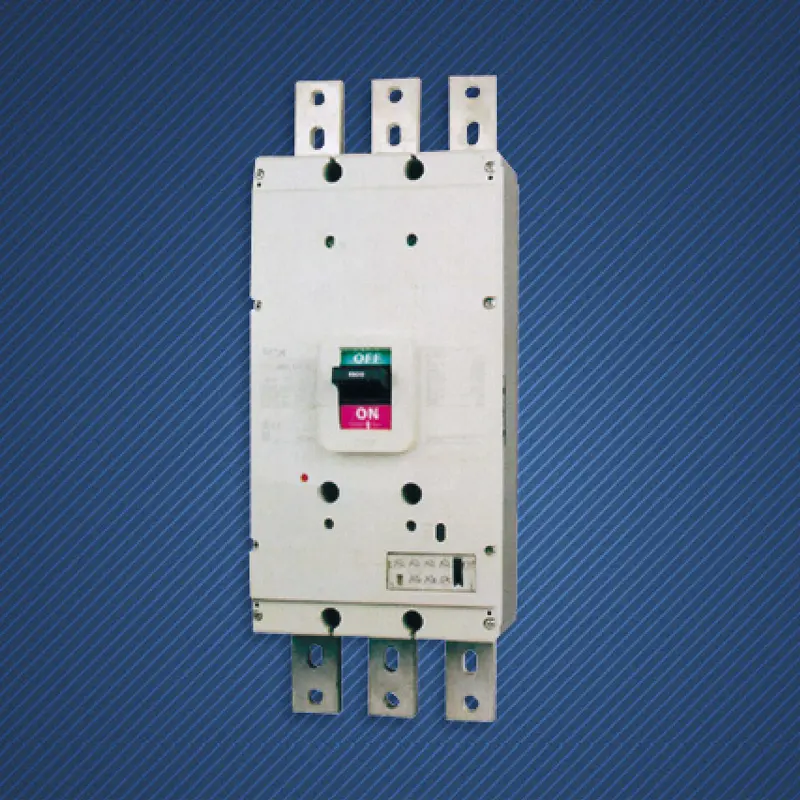

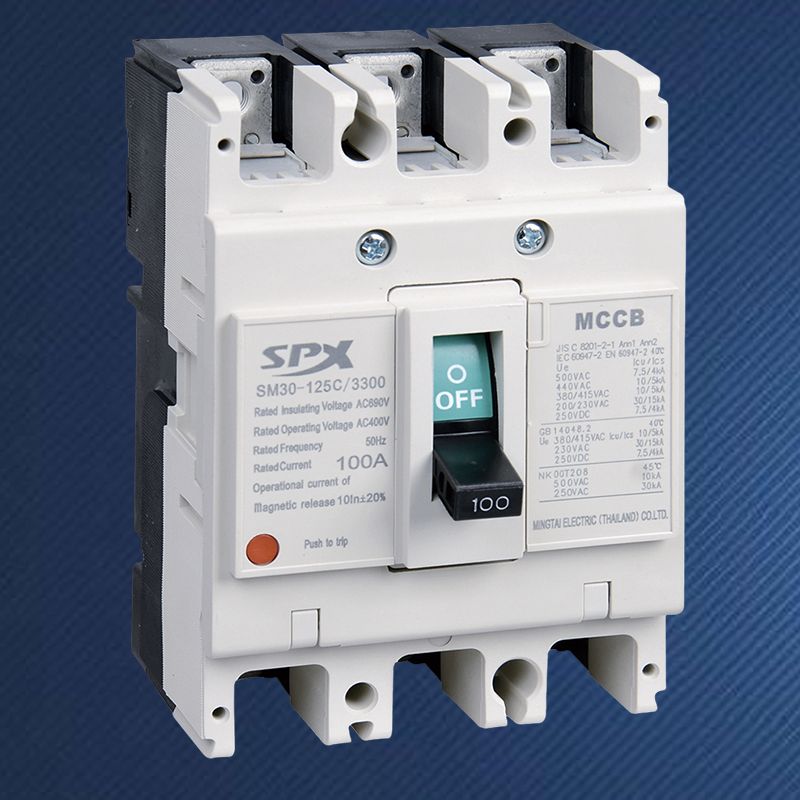

Disjoncteur à boîtier moulé basse tensionest un dispositif de protection très important dans le système de distribution d’énergie moderne. Il intègre une fonction de contrôle manuel et une fonction de protection automatique, qui garantissent non seulement la flexibilité de fonctionnement, mais assurent également la sécurité de l'électricité. Son principe de fonctionnement est principalement basé sur la surveillance en temps réel des paramètres électriques du circuit et coupe rapidement le circuit en cas de conditions anormales telles qu'une surcharge, un court-circuit, une sous-tension, etc.cur.
Système de contact :responsable de la conduite du courant dans des conditions normales et de la rupture rapide du circuit lors du déclenchement.
Système d'extinction d'arc :utilisé pour éteindre l’arc généré lors de l’analyse et éviter d’endommager l’équipement.
Mécanisme de fonctionnement :fermeture et ouverture manuelles ou électriques, mécanisme de déclenchement généralement libre.
Libérer:utilisés pour détecter les défauts et déclencher une action de déclenchement, les types courants incluent le thermomagnétique (bilame pour la protection contre les surcharges, bobine électromagnétique pour la protection contre les courts-circuits) ou électronique (par échantillonnage de transformateur, contrôle par microprocesseur).
Enceinte:fournit une isolation, une protection et un support structurel, généralement moulé à partir de matériaux à haute rigidité diélectrique.
Fonctionnement normal :dans des conditions de charge sûres, le contact principal reste fermé, le courant continue de passer normalement et le mécanisme de déclenchement libre est en position verrouillée.
Protection contre les surcharges :lorsque la surcharge du circuit se produit et dure un certain temps, le bilame du dispositif de déclenchement thermique est chauffé et plié pour pousser le mécanisme de déclenchement à agir, et son temps d'action est inversement proportionnel au courant de surcharge.
Protection contre les courts-circuits :Lorsqu'un court-circuit se produit, le courant augmente fortement (généralement 10 à 12 fois le courant nominal), et la bobine électromagnétique du déclencheur magnétique génère suffisamment de force magnétique pour attirer l'armature instantanément, et le mécanisme de déclenchement sans impact réalise une rupture rapide en millisecondes.
Protection contre les sous-tensions en option :la bobine du déclencheur à minimum de tension est connectée en parallèle côté alimentation. Lorsque la tension de ligne est inférieure à la valeur réglée, son armature se libère et entraîne le déclenchement du mécanisme.
Processus d'extinction d'arc :L'analyse des contacts produit instantanément un arc, la grille d'extinction de l'arc sera divisée, refroidie et allongée, accélérera la recombinaison des ions, de sorte que l'arc s'éteigne rapidement et rétablisse la force d'isolation.
Disjoncteurs modernesont été largement utilisés libération électronique, grâce à la surveillance en temps réel du transformateur de courant de chaque courant de phase et à la comparaison des valeurs définies. Une fois qu'une anomalie est détectée, le microprocesseur envoie un signal pour piloter l'élément de déclenchement électronique, ce qui amène le mécanisme de commande à agir. Cette méthode a une plus grande précision, des fonctions plus riches et peut réaliser la communication et le contrôle à distance.
Réglez les surcharges, les courts-circuits, les sous-tensions et autres protections en un seul.
Capacité de rupture élevée, valeur d'action réglable, bonne sélectivité.
Fonctionnement sûr et pratique, prend en charge un contrôle manuel et automatique fréquent à distance.
Structure compacte, installation et entretien faciles.
