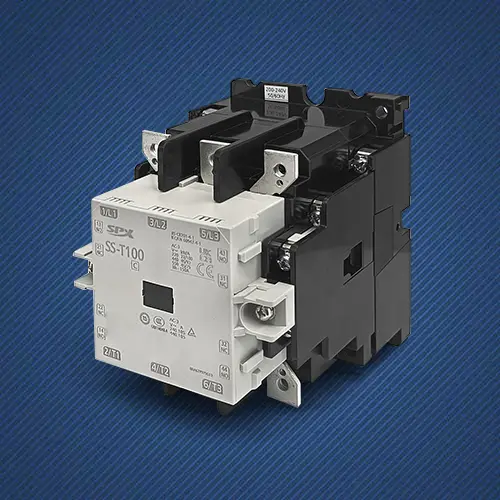

Contacteur C.A. 100A

Le contacteur CA 100 A de haute qualité de SPX Electric Factory est composé d'un matériau de contact en alliage à base d'argent de haute qualité et d'une coque en plastique technique offrant une forte résistance aux chocs. Sa durée de vie mécanique peut atteindre des millions de fois, conçue spécifiquement pour les applications industrielles qui nécessitent des opérations de démarrage et d'arrêt fréquentes, minimisant les temps d'arrêt pour la maintenance et réduisant le coût total de possession.

Fonctionnalité

Le courant de fonctionnement nominal peut atteindre 100 A, ce qui peut facilement piloter des charges triphasées de haute puissance. La tension de bobine standard prend en charge diverses spécifications telles que 24 V CA. La tension de commutation maximale peut atteindre 600 V CA, ce qui peut répondre aux exigences de différents niveaux de tension industrielle.
Le contacteur CA 100 A durable adopte une conception modulaire et prend en charge l'installation sur panneau ou sur rail DIN, économisant ainsi de l'espace dans l'armoire et facilitant l'installation et la maintenance pendant le travail.
Certains modèles disposent d'une fonction de contacteur de sécurité et d'une conception de protection contre les surtensions, offrant une assurance de sécurité supplémentaire pour les applications critiques.

Informations de base

Courant nominal : 100 A
Nombre de pôles : 3 pôles (contact principal)
Configuration du contact principal : 3 normalement ouverts (3 NO)
Contacts auxiliaires : La configuration standard comprend 1 normalement ouvert (NO) et 1 normalement fermé (NC)

Paramètres de la bobine

Tension de bobine : 24 V AC (exemple de modèle, d'autres tensions peuvent être personnalisées)
Tension d'entrée : ≤ 80 % de la tension nominale (valeur typique)
Tension de libération : ≥ 20 % de tension nominale (valeur typique)

Caractéristiques électriques et mécaniques
Tension d'isolement nominale : 690 V CA
Tension de commutation maximale : 600 V CA
Puissance nominale : capable de contrôler un moteur triphasé d'environ 55 kW à une tension alternative de 380 V
Durée de vie mécanique : jusqu'à 1 000 000 opérations
Durée de vie électrique : sous charge nominale, la valeur typique dépasse 100 000 opérations.

Niveau de protection : IP20, empêchant les doigts de toucher les parties dangereuses
Plage de température de fonctionnement : -5 °C à +60 °C
Plage de température de stockage : -40 °C à +70 °C

Application

Le contacteur CA 100 A en stock contrôle les moteurs asynchrones triphasés pour les ventilateurs, les pompes, les compresseurs, les convoyeurs et autres machines lourdes.
Utilisé pour le contrôle de puissance des unités de climatisation centrales, des ventilateurs de tour de refroidissement et des grandes pompes à eau.
En tant que composant clé de la commutation de condensateurs et du système de transfert automatique de puissance (ATS).
Contrôlez de grands groupes d’éclairage, des portes électriques, des équipements de scène et d’autres charges à courant élevé.
