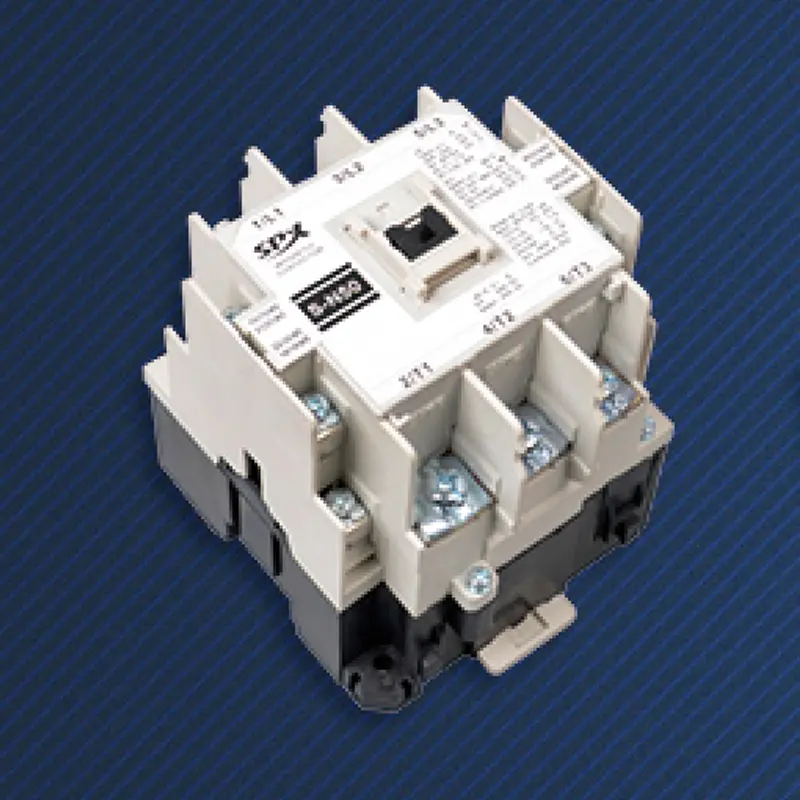

Contacteur 380 V CA

Dans le monde de l'énergie industrielle, l'électricité triphasée de 380 V est le sang qui coule, et le contacteur CA 380 V durable SPX Electric optimisé pour cette tension est la valve cardiaque qui contrôle avec précision le flux sanguin. Choisir un contacteur véritablement conçu pour les systèmes 380 V, plutôt qu'un simple modèle universel pour le « déclassement » à des niveaux de tension plus élevés, signifie implanter des gènes d'une plus grande compatibilité, de meilleures performances et d'une durée de vie plus longue dans votre appareil.

La bobine, le noyau de fer et le ressort de réaction sont optimisés pour leurs caractéristiques d'aspiration à une tension de 380 V, garantissant une aspiration et un relâchement fiables dans une plage de fluctuation de ± 10 % de la tension nominale, évitant ainsi le bruit, les vibrations ou une faible aspiration causée par une mauvaise adaptation de tension.

La distance électrique et la ligne d'isolement entre les parties internes sous tension sont strictement conçues et fabriquées en fonction du niveau d'isolation requis pour le niveau de tension de 380 V, offrant des garanties de sécurité précises et non excessives pour assurer la stabilité de l'isolation à long terme dans des environnements humides et poussiéreux.

Il existe souvent des surtensions opérationnelles et des surtensions transitoires dans les réseaux électriques industriels. Le système d'extinction d'arc et le matériau d'isolation du contacteur dédié 380 V peuvent résister efficacement à de tels impacts, réduisant ainsi le risque de panne ou de réallumage de l'arc.

Pour les conditions de travail à haute fréquence de fonctionnement (catégories AC-3, AC-4) telles que le démarrage, l'arrêt du moteur, l'avance et le freinage en marche arrière dans les sites industriels, les indicateurs de durée de vie électrique et mécanique correspondent directement aux conditions de charge réelles à 380 V. Paramètres de performance clés :

Tension d'isolation nominale (Ui) : généralement 690 V ou plus, offrant une redondance de sécurité suffisante pour une tension de fonctionnement de 380 V. Courant de fonctionnement nominal (Ie) : la sélection doit être basée sur la valeur du courant correspondant à la charge contrôlée (telle que la puissance du moteur) à une tension de 380 V. Par exemple, si un moteur triphasé de 22 kW a un courant nominal d'environ 42 A à 380 V, un contacteur avec une valeur nominale ≥ 45 A doit être sélectionné. Catégorie d'utilisation : AC-3 (arrêt de démarrage du moteur à cage d'écureuil) est la norme la plus courante. S'il est utilisé pour des freinages progressifs ou en marche arrière fréquents, sa capacité doit être sélectionnée ou réduite en fonction de la catégorie AC-4.

Guide de sélection et de candidature :

Domaines d'application :
Le contacteur 380 V CA en stock convient au contrôle de tous les moteurs triphasés de machines-outils, pompes, ventilateurs, compresseurs, convoyeurs et machines de ligne de production. Le contacteur 380 V CA sert de composant standard dans les centres de contrôle de moteur (MCC), les panneaux de distribution et les armoires de compensation de condensateur.
Commande de puissance pour unité de climatisation centrale, pompe à eau de refroidissement, machine de traction d'ascenseur et pompe à incendie.
Interrupteurs d'alimentation pour les systèmes d'approvisionnement en eau, le traitement des eaux usées, les équipements de levage portuaires et d'autres applications.

Paramètre du contacteur magnétique SPX AC

Cadre (A)			SS-T20
KW/HP (AC-3) Puissance enregistrée (AC-3) IEC60947-4		220V	3.7
		380V	7.5
Courant Reted (AC-3) GB14048.4		220V	18
		380V	18
Courant de chauffage enregistré (A)			32
Tension isolée (V)			660
Contact auxiliaire AC-15	Contact	Standard	1NO+1NF
	Courant coupé (A)	220V	1.6
		380V	0.95
Vie électrique			100
Vie mécanique			500
Dimensions du contour et de l'installation
			Taper	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
