Molded Disjoncteurs de boîtier(MCCB) jouent un rôle essentiel dans la protection des systèmes électriques contre les surcharges, les courts-circuits et les dommages aux équipements. Dans ce guide détaillé, nous explorons le fonctionnement des disjoncteurs à boîtier moulé, leurs composants clés, leurs caractéristiques de performance et pourquoi ils sont largement utilisés dans les applications industrielles, commerciales et d'infrastructure. Cet article explique également comment choisir le bon MCCB, compare les MCCB avec d'autres dispositifs de protection de circuit et répond aux questions courantes pour aider les ingénieurs, les entrepreneurs et les décideurs à faire des choix éclairés conformément aux normes modernes de sécurité électrique.

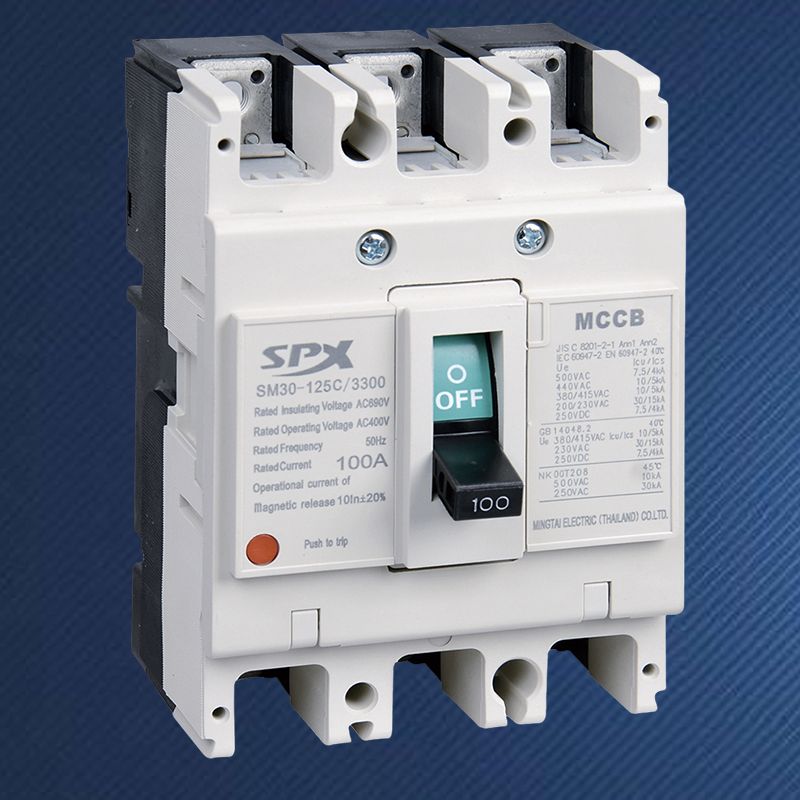

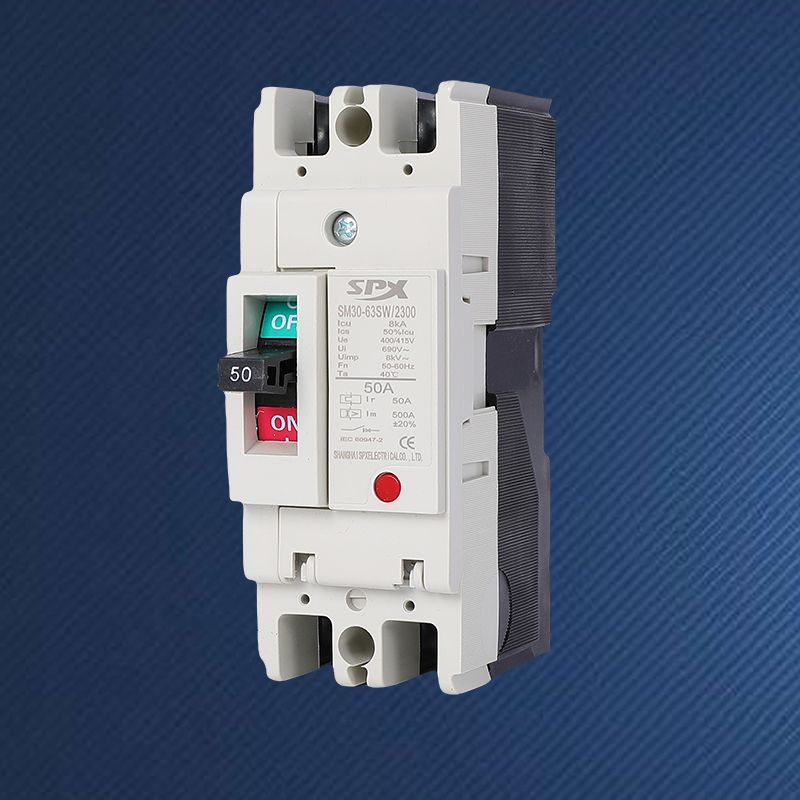

Les disjoncteurs à boîtier moulé sont des dispositifs de protection électrique basse tension conçus pour interrompre automatiquement le flux de courant lorsque des conditions anormales se produisent. Enfermés dans un boîtier moulé isolé et durable, les MCCB offrent une protection fiable pour les circuits généralement évalués entre 100 A et 2 500 A.
Contrairement aux disjoncteurs miniatures, les disjoncteurs à boîtier moulé sont conçus pour des courants nominaux plus élevés et des environnements plus exigeants. Selon des références industrielles telles queSPXSpécifications des disjoncteurs à boîtier moulé, les MCCB sont largement adoptés en raison de leurs paramètres de déclenchement réglables, de leur construction robuste et de leur capacité de coupure élevée.
Les disjoncteurs à boîtier moulé surveillent en permanence le courant circulant dans un circuit électrique. Dans des conditions normales, le disjoncteur laisse passer le courant sans interruption. Lorsque des niveaux de courant anormaux sont détectés, le mécanisme de déclenchement interne s'active et ouvre le circuit.
Les MCCB sont conçus pour répondre à deux conditions de défaut principales :
Comprendre la structure interne des disjoncteurs à boîtier moulé permet d'expliquer leur efficacité et leur fiabilité.
| Composant | Fonction |
|---|---|
| Boîtier isolant moulé | Fournit une protection mécanique et une isolation électrique |
| Contacts | Transporter et interrompre le flux de courant |
| Unité de déclenchement thermique | Détecte les conditions de surcharge |
| Unité de déclenchement magnétique | Répond instantanément aux courts-circuits |
| Chambre d'extinction d'arc | Dissipe les arcs électriques en toute sécurité |
Les surcharges se produisent lorsque l’équipement électrique consomme plus de courant que ce qu’un circuit est conçu pour gérer au fil du temps. Les disjoncteurs à boîtier moulé protègent contre ce scénario à l’aide d’un mécanisme de déclenchement thermique.
L'élément thermique à l'intérieur du MCCB chauffe à mesure que le courant augmente. Si un courant excessif persiste, la chaleur provoque la flexion d'un bilame, déclenchant le déclenchement du disjoncteur. Cette réponse retardée garantit que les surtensions temporaires ne provoquent pas d'interruptions inutiles.
Les courts-circuits font partie des défauts électriques les plus dangereux, capables de provoquer des incendies, des dommages matériels et de graves risques pour la sécurité. Les disjoncteurs à boîtier moulé utilisent un déclencheur magnétique pour répondre à ce risque.
Lorsqu'une soudaine surtension de courant se produit, le champ magnétique généré à l'intérieur du MCCB active instantanément le mécanisme de déclenchement. Le disjoncteur s'ouvre en quelques millisecondes, limitant l'énergie de défaut et protégeant les équipements en aval.
Des fabricants comme SPX conçoivent des disjoncteurs à boîtier moulé pour répondre aux exigences industrielles exigeantes tout en maintenant une stabilité opérationnelle à long terme.
Les disjoncteurs à boîtier moulé sont utilisés dans un large éventail de secteurs :
La sélection du bon MCCB implique l'évaluation de plusieurs facteurs techniques :
La consultation d’une documentation produit fiable et de fournisseurs expérimentés garantit une protection optimale et la fiabilité du système.
| Type d'appareil | Plage actuelle | Application typique |
|---|---|---|
| MCB | Jusqu'à 125A | Résidentiel et commercial léger |
| MCCB | 100A – 2500A | Industriel et commercial |
| PBR | Au dessus de 2500A | Principaux systèmes de distribution |
L'objectif principal des disjoncteurs à boîtier moulé est de protéger les circuits électriques contre les surcharges et les courts-circuits tout en garantissant la sécurité de fonctionnement.
Oui, de nombreux disjoncteurs à boîtier moulé sont dotés de réglages de déclenchement réglables, permettant une protection précise adaptée aux exigences du système.
Avec une installation et un entretien appropriés, les MCCB peuvent fonctionner de manière fiable pendant de nombreuses années, même dans des environnements exigeants.
Absolument. Les disjoncteurs à boîtier moulé sont largement utilisés dans les systèmes solaires, éoliens et de stockage d'énergie pour protéger les onduleurs et les lignes de distribution.
Les disjoncteurs à boîtier moulé sont un composant indispensable des systèmes électriques modernes, offrant une protection fiable contre les surcharges et les courts-circuits. Leur conception robuste, leur adaptabilité et leurs performances éprouvées en font un choix privilégié dans tous les secteurs.
Si vous évaluez des disjoncteurs à boîtier moulé de haute qualité ou si vous avez besoin de conseils d'experts adaptés à votre application, SPX est prêt à soutenir votre projet. Pour des spécifications détaillées, des recommandations professionnelles ou des solutions personnalisées, n'hésitez pas àContactez-nouset franchissez la prochaine étape vers une distribution d’énergie plus sûre et plus fiable.
-
