Au niveau de l'équipement et au point de départ de la ligne de production, l'opérateur a besoin d'un « interrupteur d'alimentation » capable de contrôler directement et en toute sécurité le sort du moteur sans recourir à des armoires électriques complexes. Le démarreur de moteur magnétique durable SPX est né à cet effet. Il condense le système de commande divisé traditionnel « bouton/interrupteur + contacteur + protecteur » en un panneau de commande intégré robuste et intuitif. Il ne s'agit pas simplement d'un interrupteur, mais également d'une station de contrôle d'alimentation locale dotée de fonctions de protection intégrées, offrant à l'opérateur le contrôle direct le plus efficace et le plus sûr.

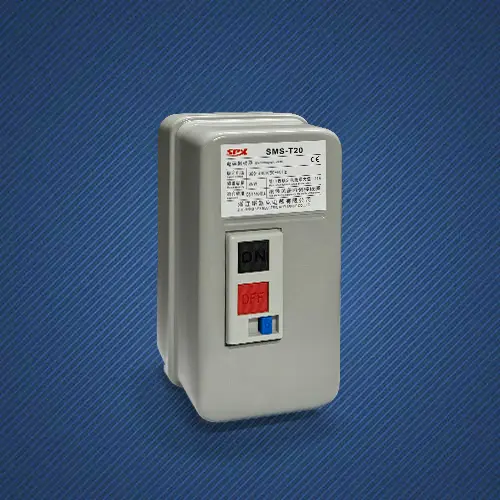

Les boutons intégrés étanches à l'eau et à la poussière (marche/arrêt) ou les commutateurs rotatifs (ON/OFF), avec une identification claire et une logique de fonctionnement simple et directe, peuvent être utilisés en toute sécurité sans connaissances d'électricien professionnel.

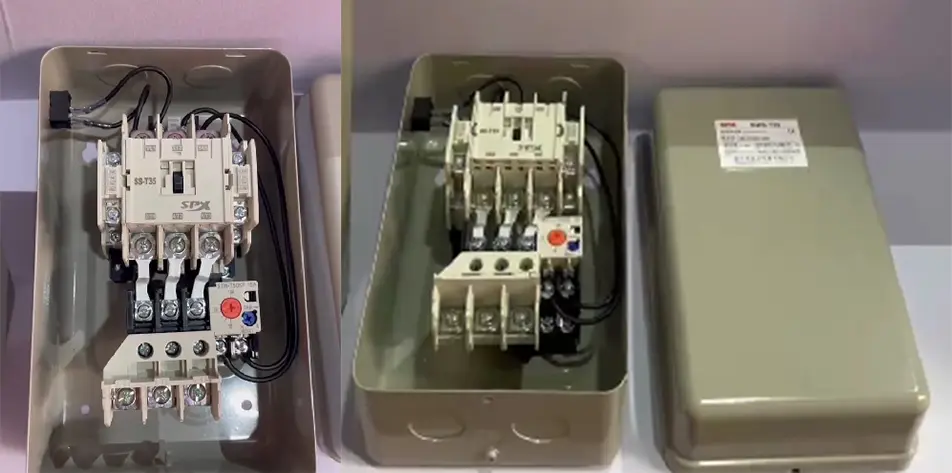

L'opérateur touche uniquement le panneau de commande basse tension sécurisé, et tous les composants haute tension sont entièrement enfermés dans un boîtier métallique robuste ou en plastique technique, avec une option de bouton d'arrêt d'urgence (tête de champignon) fournie. En cas d'urgence, la machine peut être arrêtée d'un seul coup, conformément aux règles de sécurité.
Le boîtier a généralement un niveau de protection élevé (tel que IP55, IP65), qui peut résister à la poussière, aux éclaboussures d'eau et aux taches d'huile. Le démarreur de moteur magnétique convient aux environnements difficiles tels que les ateliers, les extérieurs et les zones de rinçage.
Éliminant le besoin de longs câbles de commande multiconducteurs du panneau de commande à l'armoire de commande, le démarreur de moteur magnétique ne nécessite que la connexion des fils d'alimentation et du moteur, ce qui permet d'économiser plus de 50 % des coûts de câblage et d'installation.
Le boîtier de commande côté machine pour les compresseurs d'air, les pompes à eau, les ventilateurs, les mélangeurs et autres équipements permet aux opérateurs de démarrer et d'arrêter sur site et d'observer l'état de l'équipement.
Le poste de commande de démarrage des bandes transporteuses, des ascenseurs et des alimentateurs facilite le contrôle direct par le personnel de livraison du matériel.
Poignées de commande pour palans électriques, stations hydrauliques mobiles et machines de nettoyage pour obtenir un mouvement synchrone de l'équipement et du contrôle.
Pompes d'irrigation agricole, équipements de traitement des eaux usées et engins de construction, le démarreur magnétique offre un haut niveau de protection contre le vent, la pluie et la poussière.

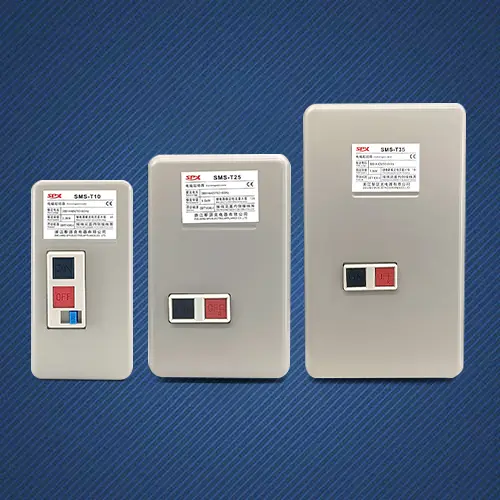

| Cadre (A) | SMS-T10/12 | SMS-T20 | SMS-T21 | SMS-T25 | SMS-T35 | |||||
| KWIHP (AC-3) Alimentation retirée (AC-3) EC60947-4 | 220V | 2,2/3 | 4/5,5 | 4/5,5 | 5,5/7,5 | 7,5/10 | ||||
| 380V | 2,7/3,5 | 7,5/10 | 7,5/10 | 7,5/10 | 15/20 | |||||
| Courant Reted (AC-3) GB14048.4 | 220V | 11/13 | 20 | 20 | 26 | 35 | ||||
| 380V | 7/9 | 20 | 20 | 25 | 32 | |||||
| Courant de chauffage enregistré (A) | 20 | 32 | 50 | 60 | ||||||
| Tension isolée (V) | 660 | |||||||||
| Contact auxiliaireAC-15 | Contact | Standard | 1NON | 1NO+1NF | 2NO+2NF | |||||
| Courant Reted (A) | 220V | 1.6 | ||||||||
| 380V | 0.95 | |||||||||
| Classe électrique | IP30 | |||||||||
| Vie mécanique | 1000 | 500 | ||||||||
| Dimensions du contour et de l'installation |
|
|
||||||||
| Taper | L | W | H1 | H2 | C1 | C2 | ||||
| S3-20/21 | 106 | 170 | 110 | 115 | 140 | 76.0 | ||||
| S3-25/35 | 136 | 225 | 110 | 130 | 165 | 95 | ||||
