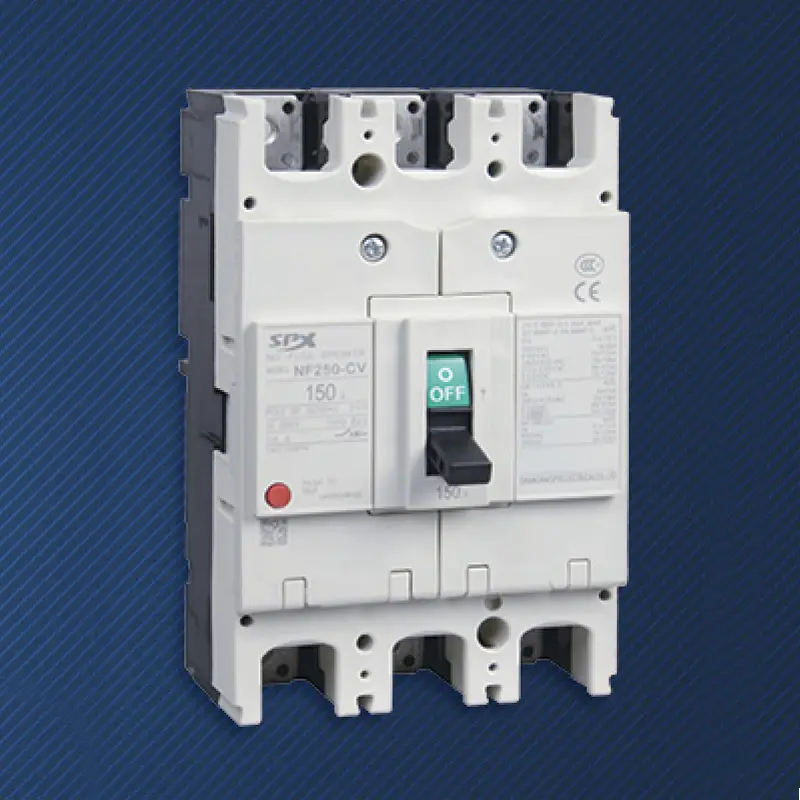

Disjoncteur à boîtier moulé 3P 200A MCCB

Dans les réseaux de distribution complexes, les nœuds de courant de 200 A connectent souvent l'armoire de distribution principale à plusieurs grandes charges de dérivation, ou protègent directement les équipements de production critiques. Le disjoncteur à boîtier moulé MCCB 3P 200A de haute qualité de l'usine SPX est conçu pour assumer cette responsabilité. Il s'agit non seulement de l'interrupteur marche-arrêt du circuit, mais également de l'unité d'exécution centrale permettant de mettre en œuvre des stratégies de protection graduées et sélectives dans le système de distribution. Grâce à ses performances et à ses possibilités de réglage supérieures à celles des disjoncteurs miniatures, ainsi qu'à ses caractéristiques plus favorables que celles des disjoncteurs à cadre, il a réussi à atteindre un équilibre entre performances de protection, coordination du système et coût, et constitue un composant essentiel dans la conception de distribution moderne.

Avantage

Le modèle de disjoncteur à boîtier moulé 3P 200A MCCB équipé d'un déclencheur électronique prend en charge un retard long, un retard court et une protection instantanée à trois étages. En réglant avec précision le temps de retard court et la valeur du courant, il est possible d'assurer une coopération sélective complète avec le disjoncteur de niveau inférieur, d'isoler uniquement le circuit défectueux en cas de défaut et d'assurer une alimentation continue aux autres parties du système.

Les paramètres de protection contre les surcharges thermiques, magnétiques et électroniques peuvent être ajustés, permettant aux ingénieurs de faire correspondre avec précision la capacité de charge actuelle du câble et les caractéristiques de charge, évitant ainsi les erreurs de fonctionnement et optimisant les effets de protection.

Le disjoncteur à boîtier moulé 3P 200 A personnalisé MCCB offre une capacité de coupure de court-circuit maximale allant jusqu'à 35 kA à 50 kA, ce qui peut couper de manière fiable les défauts de court-circuit potentiels dans les systèmes de distribution de taille moyenne et protéger efficacement les équipements électriques en amont et en aval.

Il est pratique d'installer des contacts auxiliaires, des contacts d'alarme, un déclencheur shunt, un déclencheur de sous-tension, etc., pour répondre à divers besoins tels que l'indication d'état, la télécommande et le verrouillage du système.

Application

Dans l'armoire de distribution de l'atelier d'usine, le disjoncteur à boîtier moulé 3P 200A MCCB sert de commutateur de distribution principal pour une certaine zone ou ligne de production.
Le disjoncteur à boîtier moulé 3P 200A MCCB est utilisé pour la connexion au réseau et la protection du traitement de l'eau, des stations de base de communication et des bornes de sortie des onduleurs photovoltaïques de taille moyenne.

La série SPX SM50-250 de disjoncteur à boîtier moulé, paramètre MCCB

Cadre (A)		SM50-250(NF-CV)
Courant nominal In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Tension nominale (V)		C.A. 400 V
Tension d'isolation nominale (V)		C.A. 690 V
Nombre de pôles		3			4
Pouvoir de coupure limité		C	S	H	C	S	H
Capacité de coupure de court-circuit (kA) AC400V		18	30	50	18	30	50
Actionner un court-circuit (kA) AC400V		9	15	25	9	15	25

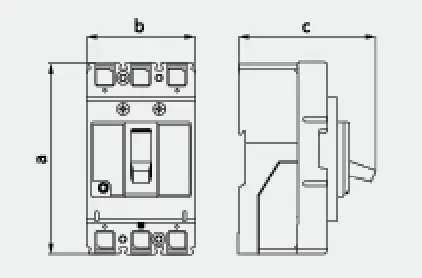

Photo de profil
	a	165			165
	b	105			140
	c	90			90

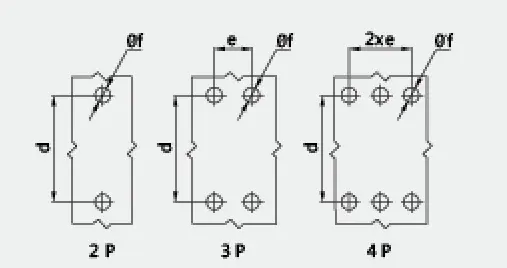

Photo de montage
	d	126			126
	e	35			35
	f	5			5
Durée de vie des machines		4000
Durée de vie électrique		2000
Dispositif à commande électrique (MD)		●
Poignée rotative externe		●
Déclencheur automatique		Thermique-magnétique
