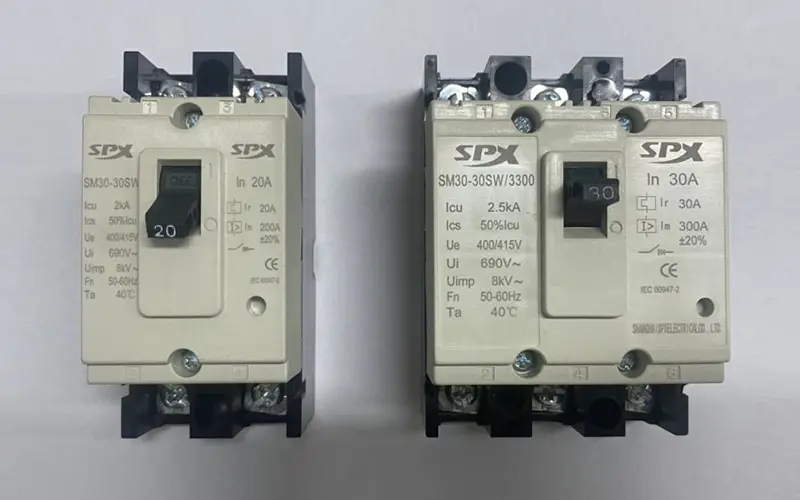

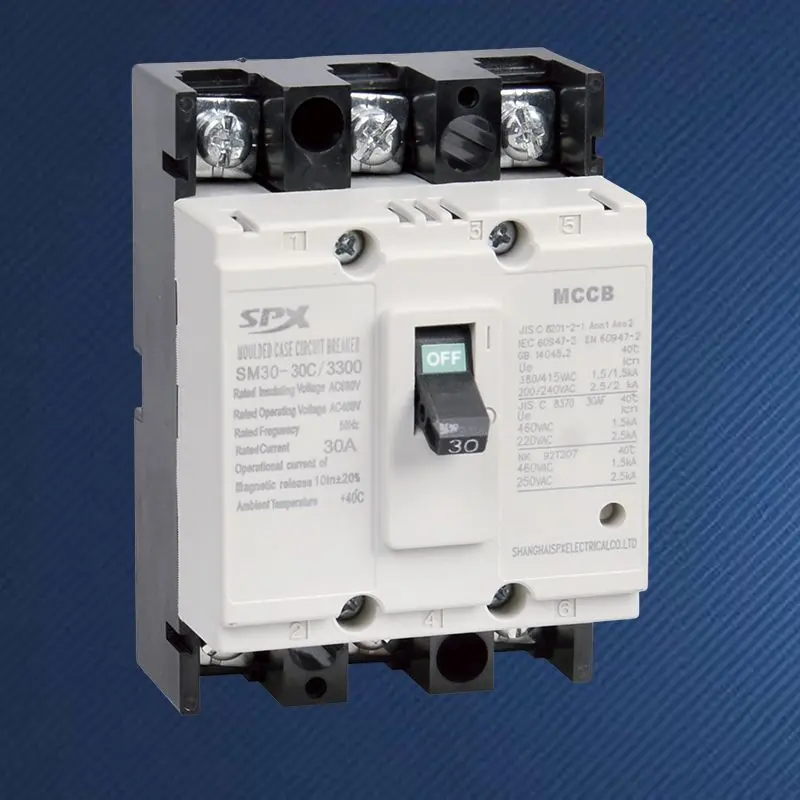

Dans le contrôle industriel, les équipements de laboratoire ou les instruments de précision, il existe un grand nombre de charges triphasées dont la puissance nominale est inférieure à plusieurs kilowatts. Ces appareils sont extrêmement sensibles aux anomalies de surintensité, et les disjoncteurs généraux à courant moyen à élevé ne peuvent pas fournir une protection précise. La série de disjoncteurs à boîtier moulé SPX Advanced 3P 5A 10A 20A est conçue spécifiquement pour des scènes aussi complexes. C'est comme un « moniteur d'équilibre triphasé » dédié, qui surveille et protège indépendamment le courant des lignes triphasées. Qu'il s'agisse d'une petite surcharge ou d'un court-circuit soudain, il peut être rapidement identifié et coupé, offrant ainsi une protection de sécurité méticuleuse aux équipements triphasés délicats.
Le disjoncteur à boîtier moulé personnalisé 3P 5A 10A 20A fournit trois niveaux de courant étroitement connectés de 5A, 10A et 20A, permettant aux ingénieurs de sélectionner en fonction du courant nominal précis de la charge, obtenant la meilleure correspondance entre les caractéristiques de protection et les caractéristiques de charge, et évitant les angles morts de protection ou la sensibilité excessive causée par les « gros chevaux tirant de petites voitures ».
Si une phase subit une surcharge ou un court-circuit, le disjoncteur coupe les trois pôles de manière synchrone, éliminant fondamentalement le risque de perte de phase, ce qui est crucial pour protéger les moteurs triphasés et les charges symétriques.
Par rapport à l'utilisation de trois disjoncteurs unipolaires, cela permet d'économiser de l'espace d'installation et de la complexité du câblage.
Le disjoncteur à boîtier moulé 3P 5A 10A 20A de haute qualité convient aux systèmes avec CA 50/60 Hz et une tension nominale jusqu'à 400 V ou 690 V, répondant à divers environnements de distribution triphasée basse tension.
1. Reportez-vous au courant nominal sur la plaque signalétique de l'équipement et sélectionnez un courant nominal de disjoncteur légèrement supérieur (généralement 1,1 à 1,25 fois) cette valeur. Pour les charges de moteur, il est nécessaire de confirmer que leur courant de démarrage se situe dans la plage de déclenchement instantané du disjoncteur (telle que les caractéristiques de type D) pour éviter un déclenchement intempestif.
2. En tant que protection d'extrémité, le disjoncteur à boîtier moulé 3P 5A 10A 20A doit assurer une protection sélective avec le disjoncteur de distribution de niveau précédent (tel que 32A, 63A). Son courant nominal plus faible et ses caractéristiques de fonctionnement rapides peuvent généralement bien atteindre cet objectif.
3. Facteurs environnementaux : en cas d'installation dans un espace confiné ou dans un environnement à haute température, il convient d'envisager l'utilisation d'un déclassement de courant.

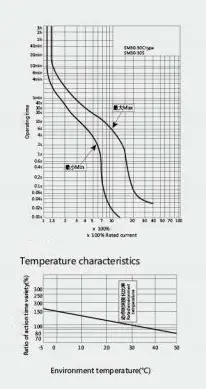

| Cadre (A) | SM30-30(NF-CW) | Caractéristiques de fonctionnement | ||||
| Courant nominal en (A) | (2), 3, (3.2), 5, 10, 15, 20, 30 |
|
||||
| Tension nominale (V) | C.A. 400 V | |||||
| Tension d'isolation nominale (V) | C.A. 500 V | |||||
| Nombre de pôles | 2 | 3 | ||||
| Pouvoir de coupure limité | C | S | C | S | ||
| Capacité de coupure de court-circuit (kA) AC400V | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Actionner un court-circuit (kA) AC400V | 1 | 1 | 1 | 1 | ||

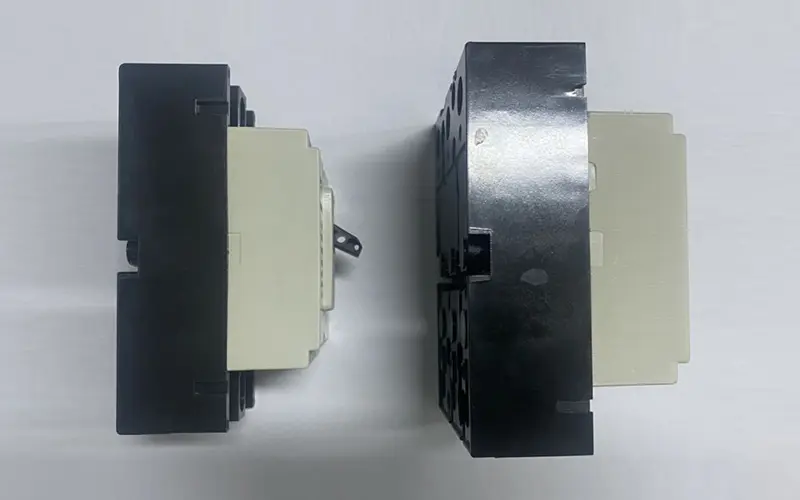

| Photo de profil | ||||||
|
a | 96 | 96 | |||
| b | 45 | 67 | ||||
| c | 64 | 64 | ||||
| Photo de montage | ||||||
|
d | 84.5 | 84.5 | |||
| e | / | 24 | ||||
| f | 5 | 5 | ||||
| Durée de vie des machines | 7000 | |||||
| Durée de vie électrique | 4000 | |||||
| Dispositif à commande électrique (MD) |
|
|||||
| Poignée rotative externe |
|
|||||
| Déclencheur automatique | Thermique-magnétique | |||||
