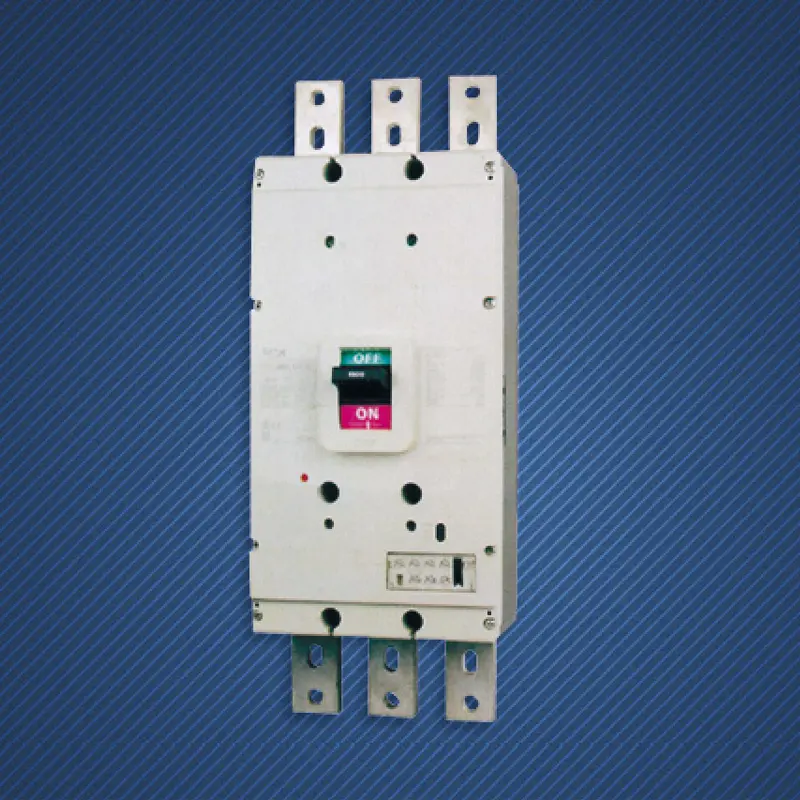

Disjoncteur à boîtier moulé 3P 1000A

Au cœur énergétique des installations modernes à grande échelle, la salle de distribution principale, un courant de 1 000 A constitue l'un des niveaux de capacité les plus élevés pour la distribution d'énergie. SPX est déployé dans ce disjoncteur à boîtier moulé 3P 1 000 A de haute qualité, qui a dépassé la portée des appareils de protection traditionnels et a évolué vers une plate-forme complète de gestion de l'alimentation qui intègre un contrôle de courant fort, une logique de courant faible et une communication numérique.

Caractéristiques:

Courant nominal de 1 000 A, il peut supporter en toute sécurité des charges de puissance soutenues d'environ 550 kW (400 V triphasé) ou plus, répondant aux besoins de convergence électrique des grandes salles de centres de données, des lignes de production lourdes ou des bâtiments entiers.
Le disjoncteur à boîtier moulé 3P 1 000 A offre des capacités de coupure de court-circuit extrêmes de pointe allant jusqu'à 120 kA à 150 kA, capable de résister et d'éliminer en toute sécurité les défauts de court-circuit les plus destructeurs qui peuvent survenir. Il s’agit de la dernière ligne de défense solide pour garantir que l’architecture physique de l’ensemble du système de distribution basse tension ne s’effondre pas.
Adoptant un cadre d'isolation à haute résistance spécialement conçu et une conception optimisée des conduits de dissipation thermique, il garantit une excellente stabilité thermique dynamique et une faible élévation de température de fonctionnement pendant un fonctionnement à courant élevé à long terme et un processus de rupture élevé.
Équipé du déclencheur numérique multifonctionnel le plus avancé, il fournit une matrice de protection complète et programmable comprenant la surcharge, le court-circuit, le court-circuit instantané, le défaut à la terre, le courant résiduel, etc. Le réglage de la protection peut être réglé avec précision dans une large plage et combiné de manière flexible avec les caractéristiques temporelles.
La fonction précise de protection contre les courts délais du disjoncteur à boîtier moulé 3P 1 000 A est la clé pour obtenir une protection entièrement sélective de ce niveau jusqu'au disjoncteur d'extrémité, garantissant que les défauts sont limités au maximum à la plage minimale et garantissant un fonctionnement ininterrompu du reste du système.
Équipé de puissantes fonctions d'enregistrement des défauts, d'enregistrement des événements, de surveillance de la température et de diagnostic de santé, il peut fournir une alerte précoce des risques potentiels et réaliser une transition de la « post-protection » à la « pré-prévention ».
La collecte et l'affichage en temps réel de tous les paramètres électriques, notamment le courant, la tension, la puissance, l'énergie, le facteur de puissance, la fréquence, le contenu harmonique, la demande, etc., constituent la source de données principale pour la construction d'un système de distribution numérique.
Prise en charge native ou prise en charge de modules avancés pour des protocoles tels qu'Ethernet, Profinet, Modbus TCP/IP et même CEI 61850, parfaitement intégrés aux systèmes de gestion de l'énergie au niveau des usines, aux systèmes d'automatisation des bâtiments ou aux plates-formes IoT basées sur le cloud.

Application

Le disjoncteur à boîtier moulé 3P 1 000 A de haute qualité sert de disjoncteur d'entrée principal basse tension pour chaque module d'alimentation (comme l'ensemble de la couche du centre de données) afin de protéger les charges informatiques critiques.
Protection des bus basse tension et commutateurs de sectionnement pour le raffinage à grande échelle, les usines de puces semi-conductrices et les bâtiments principaux de la fabrication automobile.
Transformateur interrupteur principal latéral basse tension pour immeubles de très grande hauteur, grands terminaux d'aéroports internationaux et sites sportifs géants.
La protection de base de la distribution d'énergie pour l'alimentation électrique principale et la distribution des hôpitaux tertiaires, des sous-stations principales du métro et des centres de traitement de l'eau à grande échelle.
Disjoncteurs de collecte latérale basse tension CA pour centrales photovoltaïques de plusieurs centaines de mégawatts ou centrales de stockage d'énergie.

La série SPX SM30-1000 de paramètre MCCB de disjoncteur à boîtier moulé

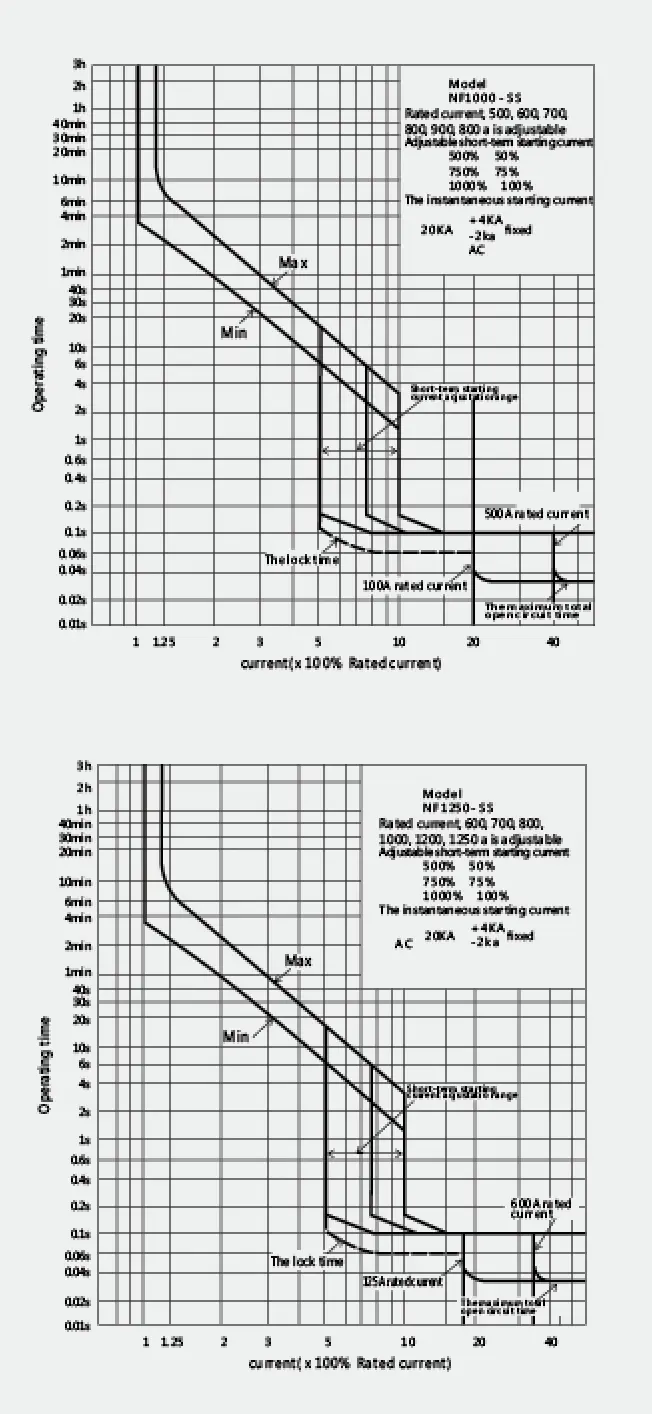

Cadre (A)				SM300-1000-SS	SM300-1250-SS	Caractéristiques de fonctionnement
Courant nominal In(A)				500 600 700 850 900 1000	600,7-0,800,1000,1200,1250
Nombre de pôles				3
Tension d'isolement nominale U1(V)			CA	690	690
Pouvoir de coupure nominal (KA)	CEI 60947-2 (lcu/lcs)	CA	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		CC	250V	-	-

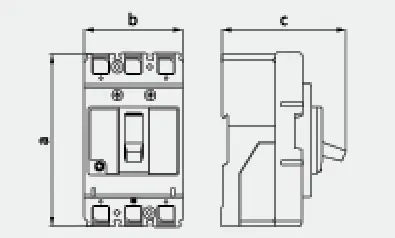

Photo de profil
			a	405
			b	210
			c	190

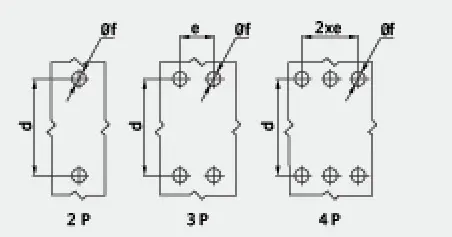

Photo de montage
			d	275
			e	70
			f	10
Durée de vie des machines				2500
Durée de vie électrique				500
Dispositif à commande électrique (MD)
Poignée rotative externe
Déclencheur automatique				Thermique-magnétique
