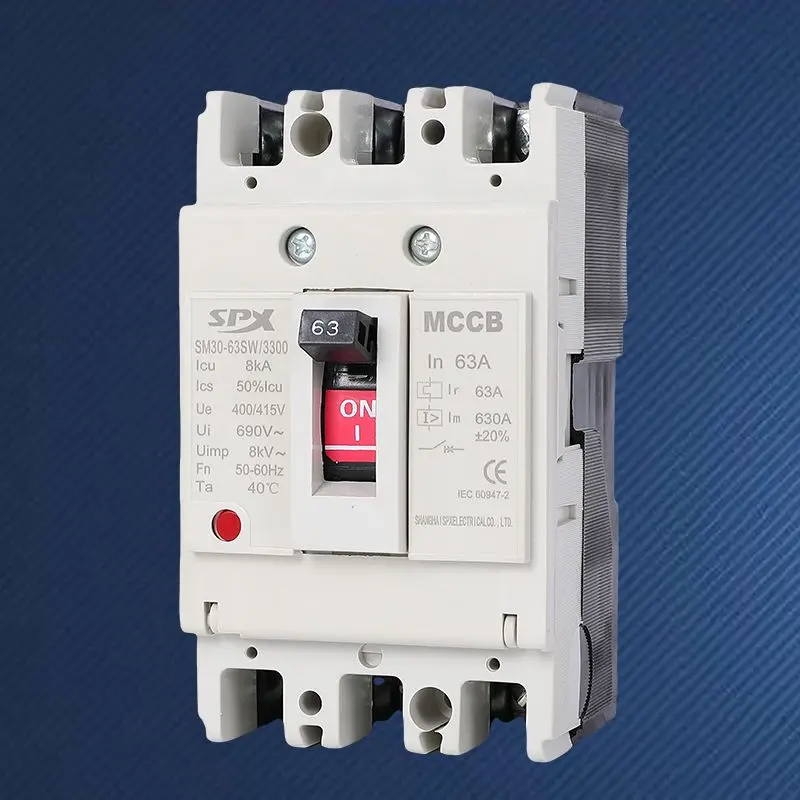

Disjoncteur à boîtier moulé MCCB 3P 40A 50A

Dans le réseau de distribution d'énergie des lignes de production industrielles, des centres commerciaux ou des bâtiments, il existe un grand nombre de charges triphasées avec des courants nominaux compris entre 40 et 50 ampères. Ces charges servent généralement de nœuds critiques dans le système, imposant des exigences plus élevées en matière de fiabilité, de sélectivité et de flexibilité de la protection. Le disjoncteur à boîtier moulé MCCB 3P 40A 50A de haute qualité fabriqué par SPX est un produit de qualité professionnelle conçu pour de tels circuits principaux. Il va au-delà de la fonction de coupure de protection de base et introduit des paramètres de protection réglables et un pouvoir de coupure plus élevé, à la manière d'un « répartiteur de puissance » exigeant. Il peut non seulement éliminer les défauts, mais également réaliser une coopération sélective avec les équipements de protection de niveau supérieur et inférieur en ajustant les seuils et les délais de protection, maximisant ainsi la continuité de l'alimentation électrique.

Avantage

La fonction réglable lui permet de protéger les équipements de chauffage triphasés stables et de s'adapter aux charges du moteur triphasé avec certains chocs de démarrage, ce qui le rend plus largement applicable.
Il a généralement un pouvoir de coupure élevé de 25 kA à 50 kA, qui peut couper et résister efficacement au courant de court-circuit attendu qui se produit dans le boîtier de distribution, garantissant ainsi que le défaut ne se propage pas au réseau électrique de niveau supérieur.
Le mécanisme de commande est robuste et fournit une indication claire des positions « on », « off » et « off ». Lorsque le disjoncteur à boîtier moulé MCCB 3P 40A 50A certifié CE est déconnecté, un point de rupture d'isolation de sécurité triphasé visible est formé, répondant pleinement aux spécifications de sécurité électrique pour la maintenance de l'équipement.
La structure intégrée à trois pôles permet d'économiser beaucoup d'espace par rapport à une installation séparée.

Application

En tant que commutateur de protection et d'isolation de l'alimentation entrante pour les machines-outils CNC, les unités de pompe de taille moyenne, les unités de traitement d'air et les machines d'emballage.
Dans l'armoire de distribution électrique de l'atelier ou du bâtiment, le disjoncteur à boîtier moulé MCCB 3P 40A 50A de haute qualité offre une protection de dérivation pour une zone ou un groupe d'équipements.
Protégez l'alimentation électrique des unités de climatisation centrales de petite et moyenne taille, des ascenseurs des centres commerciaux et des équipements électriques triphasés de cuisine.
Disjoncteur à boîtier moulé MCCB 3P 40A 50A Utilisé pour la protection des trois boîtiers de combinaison AC ou des bornes de sortie de l'onduleur dans les centrales photovoltaïques de petite et moyenne taille.

Paramètre de la série SPX SM30-63 de disjoncteurs magnéto-thermiques

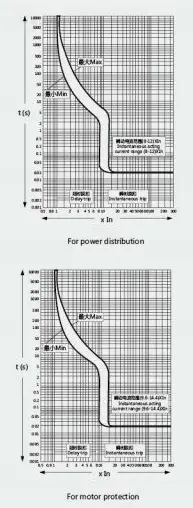

Cadre (A)		SM30-63(NF-CW)						Caractéristiques de fonctionnement
Courant nominal en (A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Tension nominale (V)		C.A. 400 V
Tension d'isolation nominale (V)		C.A. 500 V
Nombre de pôles		2			3
Pouvoir de coupure limité		C	S	H	C	S	H
Capacité de coupure de court-circuit (kA) AC400V		5	5	10	5	5	10
Actionner un court-circuit (kA) AC400V		2	2	5	2	2	5
Photo de profil
	a	130			130
	b	50			74
	c	88			88
Photo de montage
	d	110			110
	e	/			25
	f	5			5
Durée de vie des machines		7000
Durée de vie électrique		4000
Dispositif à commande électrique (MD)
Poignée rotative externe
Déclencheur automatique		Hydraulique-magnétique

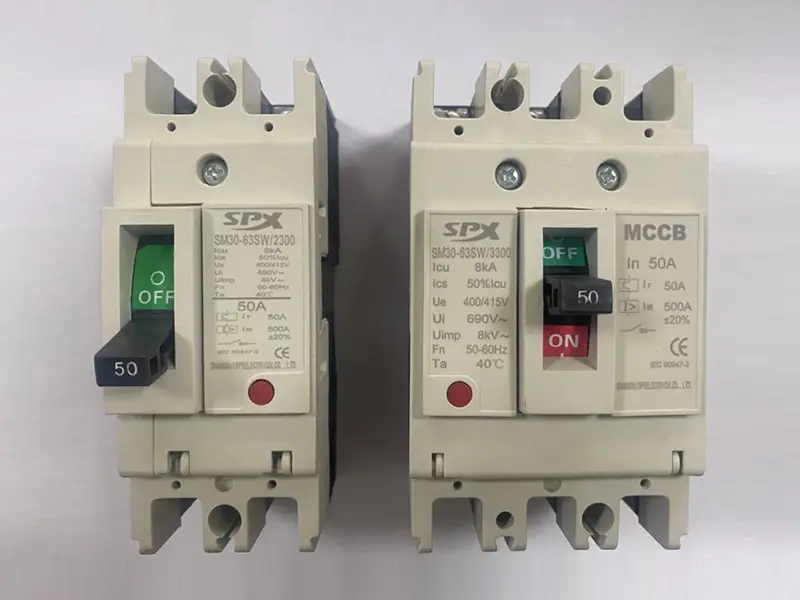

Vue de face

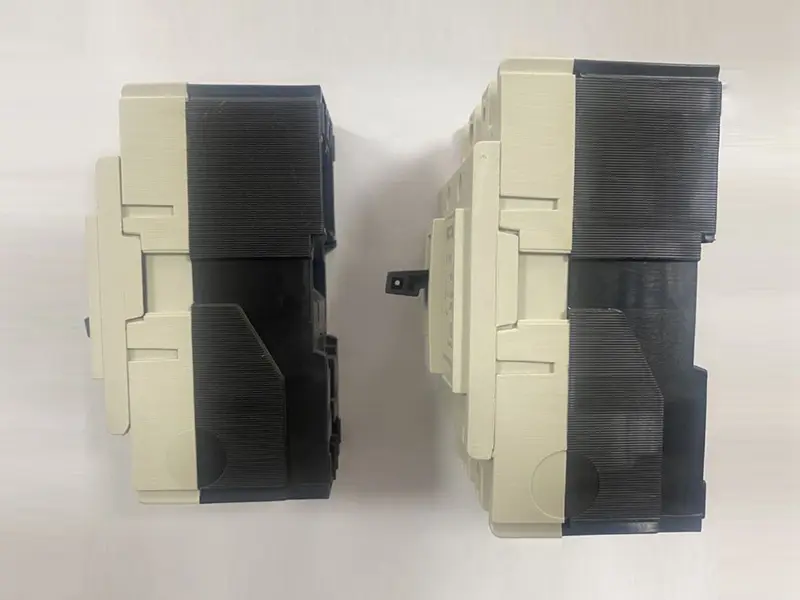

Disjoncteurs magnéto-thermiques Vue latérale
