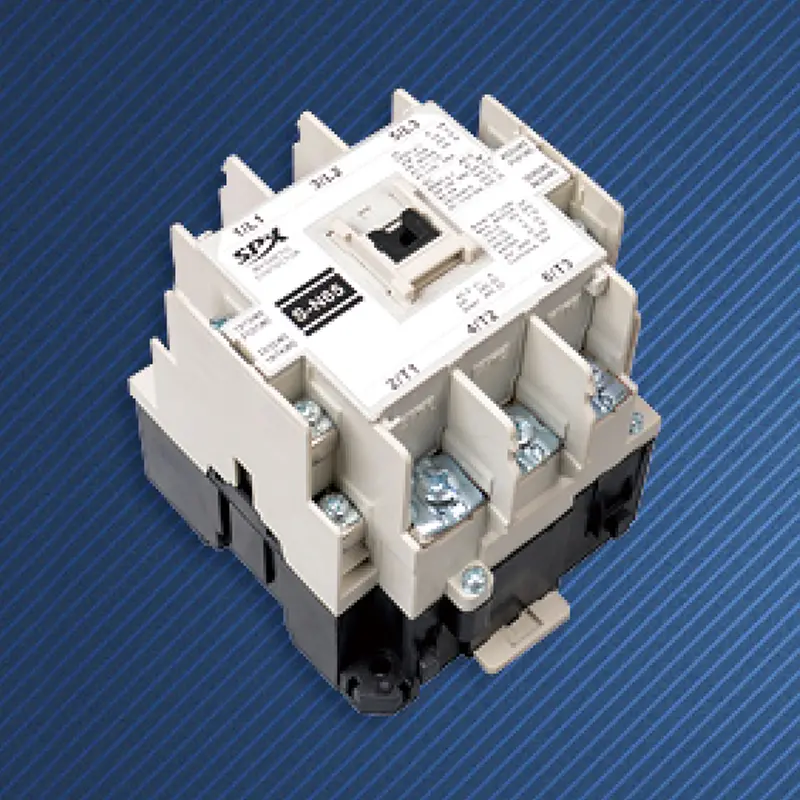

Unité de climatisation à contacteur AC

L'unité de climatisation à contacteur AC personnalisée de SPX Electric Factory n'est pas une simple application d'un contacteur universel. Il s'agit d'un dispositif de commutation électromagnétique défini professionnellement en termes de durée de vie électrique, de pouvoir de coupure et de structure de volume basé sur les caractéristiques de fonctionnement des compresseurs de climatisation (en particulier les compresseurs scellés avec protection contre les surcharges à réinitialisation automatique) et des moteurs de ventilateur.

Caractéristiques et avantages

L'unité de climatisation à contacteur AC de haute qualité est strictement conforme aux normes de catégorie d'utilisation AC-8a (moteurs électriques dans les compresseurs de réfrigération scellés) ou AC-7a (charges de moteurs électriques à des fins domestiques et similaires), ce qui signifie que sa durée de vie électrique et ses conditions de test de capacité marche/arrêt simulent pleinement les conditions de travail réelles des compresseurs de climatisation.
Le courant de fonctionnement nominal commun couvre 30 A à 45 A, et la tension de fonctionnement est adaptée aux systèmes de climatisation monophasés (208-240 V) ou triphasés (jusqu'à 660 V), qui peuvent répondre directement aux exigences de puissance du compresseur de la plupart des climatiseurs domestiques et commerciaux.
Les contacts principaux sont généralement constitués d'un alliage d'argent ou de matériaux en alliage à base d'argent, qui présentent une excellente conductivité, une résistance à l'érosion par arc et une résistance au soudage, garantissant un contact stable même lorsqu'ils sont fréquemment soumis à des courants de pointe de démarrage du compresseur.
Adoptant une conception tridimensionnelle avec une disposition supérieure et inférieure, la partie supérieure est un système de contact à double point de rupture à pont à action directe, et la partie inférieure est un système électromagnétique. La structure est compacte et propice à l'installation dans le boîtier de commande de climatisation avec un espace limité.
La chambre d'extinction d'arc électrique à double coupure intégrée ou la grille d'extinction d'arc à couture longitudinale peuvent rapidement refroidir et éteindre l'arc généré lors de la coupure du courant, protégeant efficacement les contacts et empêchant les interférences avec d'autres signaux de contrôle de courant faible.
Adaptabilité environnementale stricte : les conditions d'utilisation sont clairement définies, telles que la plage de température de l'air ambiant (généralement -5 ℃ à +50 ℃), l'altitude (≤ 2 000 m), le niveau de pollution et la catégorie d'installation (généralement classe III), pour garantir un fonctionnement stable dans des environnements à haute température, humidité élevée et vibrations auxquels l'unité extérieure de climatisation peut être confrontée.
Pour faciliter l'installation sur site, deux méthodes de connexion du circuit principal sont souvent proposées : la connexion par fiche et la connexion à vis. Les bornes de bobine sont également généralement conçues avec des connexions enfichables pour simplifier le processus de câblage.
Certains modèles permettent l'installation de modules de contacts auxiliaires pour le verrouillage électrique ou le retour de l'état du contacteur au système de contrôle, augmentant ainsi la flexibilité du contrôle.

Scénarios d'application clés

Contrôlez le compresseur de réfrigération scellé et le moteur du ventilateur extérieur du système de climatisation à vitesse fixe ou à fréquence variable.
L'unité de climatisation à contacteur AC sert d'unité d'exécution de commutation de puissance pour des charges telles que des vannes à quatre voies, des compresseurs et des ventilateurs.
L'unité de climatisation à contacteur AC est appliquée au circuit de commande du compresseur d'équipements tels que les réfrigérateurs et les vitrines.

Paramètre du commutateur de contacteur AC SPX

Cadre (A)			SS-N65
KW/HP (AC-3) Puissance enregistrée (AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Courant Reted (AC-3) GB14048.4		220V	68
		380V	66
Courant de chauffage enregistré (A)			100
Tension isolée (V)			660
Contact auxiliaire AC-15	Contact	Standard	2NO+2NF
	Courant Reted (A)	220V	1.6
		380V	0.95
Vie électrique			60
Vie mécanique			300

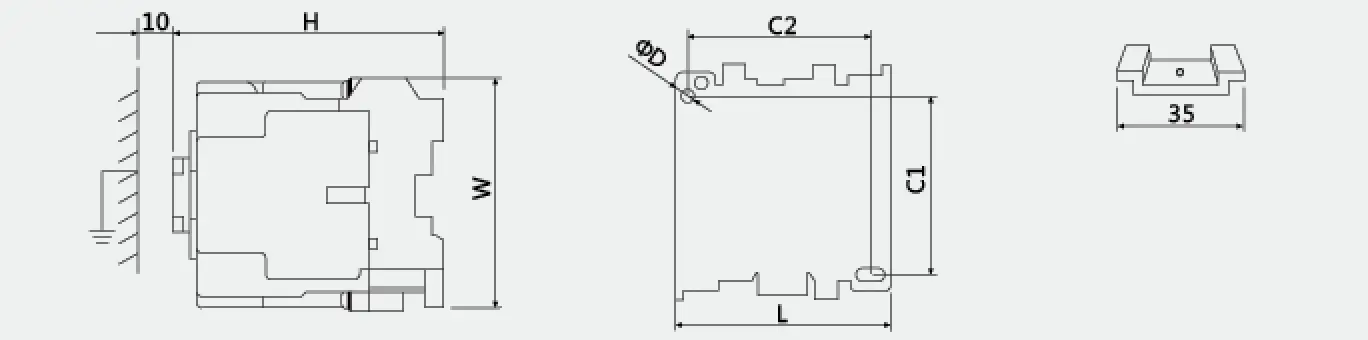

Dimensions du contour et de l'installation
			Taper	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
