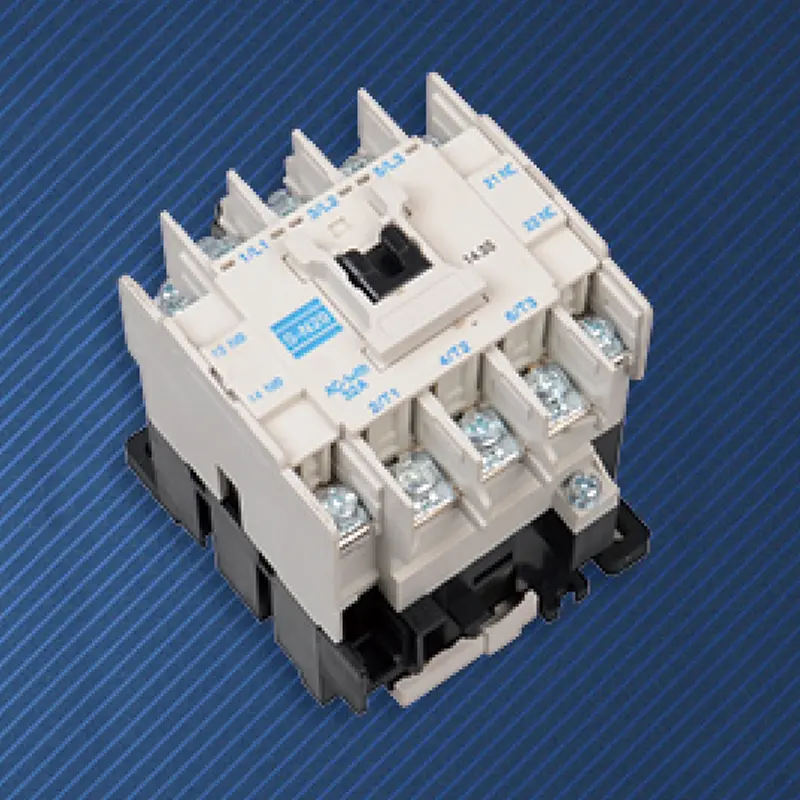

Montage sur rail Din pour contacteur CA

Dites adieu au câblage compliqué et aux fixations fastidieuses. Lorsque le support sur rail DIN pour contacteur AC durable de SPX Electric rencontre les rails DIN standardisés, il passe d'un appareil unique à une partie d'un système d'installation électrique industrialisé et systématique. La valeur du contacteur CA monté sur rail que nous proposons va bien au-delà d'une commutation de courant fiable, mais réside également dans la façon dont il restructure l'agencement de l'espace et le flux de travail de votre armoire avec une commodité ultime.

avantage

Pas besoin de mesure, de perçage ou de taraudage. Alignez simplement la boucle arrière du support sur rail Din du contacteur AC avec le rail DIN standard de 35 mm, appuyez légèrement pour le verrouiller solidement, et le temps d'installation d'un appareil est mesuré en secondes.
Tous les composants montés sur rail (y compris les disjoncteurs, les relais, les borniers, etc.) partagent la même ligne de référence, formant naturellement une disposition régulière horizontale et verticale, améliorant l'esthétique et éliminant complètement l'asymétrie de l'installation causée par le désalignement du perçage manuel.
Le dispositif peut facilement glisser sur le rail de guidage et sa position relative peut être ajustée à tout moment avant et après le câblage, laissant une flexibilité maximale pour la planification et le routage des emplacements.
Lorsque le support sur rail Din du contacteur AC doit être remplacé ou agrandi, utilisez simplement un tournevis pour desserrer la boucle, retirez l'ancienne pièce et remplacez-la par une nouvelle. L'expansion du système ou la récupération des pannes deviennent rapides et n'affectent pas les systèmes adjacents.
appareils. Par rapport à une installation à plat, l'installation sur rail de guidage permet une disposition multicouche haute densité dans le sens de la profondeur de l'armoire, exploitant pleinement le précieux espace tridimensionnel à l'intérieur de l'armoire.
Cela permet d'économiser du temps et des coûts de matériaux pour le traitement des trous des panneaux, réduit le besoin d'outils d'installation et réduit considérablement les coûts de main-d'œuvre pour l'entretien et la rénovation ultérieurs.

Analyse de la conception et de l'installation du produit

Le support pour rail DIN pour contacteur AC suit strictement les normes de rail DIN TH35-7.5 ou TH35-15 reconnues au niveau international, garantissant une compatibilité transparente avec la grande majorité des armoires et accessoires électriques du marché. Le dos est équipé de boucles élastiques en plastique technique à haute ténacité, offrant une force de verrouillage stable tout en permettant une libération rapide grâce à une simple opération d'outil.
Toutes les bornes d'alimentation et de contrôle sont clairement étiquetées sur le devant pour des opérations de câblage rapides et précises dans la même direction.
Les bornes de câblage ont été optimisées dans leur conception, laissant suffisamment d'espace pour le fonctionnement du tournevis, même lors de l'utilisation de câbles avec des connecteurs pressés à froid.
Le dessus ou le côté est conçu avec une zone pour insérer ou écrire des plaques d'identification, ce qui facilite la numérotation des circuits et l'étiquetage fonctionnel.

Domaines d'application principaux

En tant que noyau d'entraînement des actionneurs tels que les moteurs, les radiateurs, les électrovannes, etc., le support pour rail DIN pour contacteur AC est installé côte à côte sur le même rail avec les automates programmables, les disjoncteurs, les alimentations de commutation, etc., formant le cœur du système de contrôle standardisé.
Installez des boîtes de jonction de type rail compact à côté des appareils nécessitant une télécommande, avec des contacteurs intégrés qui pilotent directement les charges locales, obtenant ainsi un contrôle décentralisé et un câblage simplifié.
Le contacteur AC à montage sur rail Din est utilisé pour le contrôle de l'éclairage, le contrôle des ventilo-convecteurs, le contrôle des pompes à eau et d'autres scénarios, facilitant la construction standardisée et la gestion centralisée dans les salles de distribution ou les boîtiers de commande sur site.
Fournir une base de module de contrôle électronique « plug and play » pour les fabricants d'équipements mécaniques, réduisant considérablement le cycle d'assemblage et de mise en service des armoires d'équipement.

Paramètre du contacteur modulaire AC domestique SPX

Cadre (A)			SS-N20
KW/HP (AC-3) Puissance enregistrée (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15/11
Courant Reted (AC-3) GB14048.4		220V	22
		380V	22
Courant de chauffage enregistré (A)			32
Tension isolée (V)			660
Contact auxiliaire AC-15	Contact	Standard	1NO+1NF
	Courant coupé (A)	220V	1.6
		380V	0.95
Vie électrique			100
Vie mécanique			500

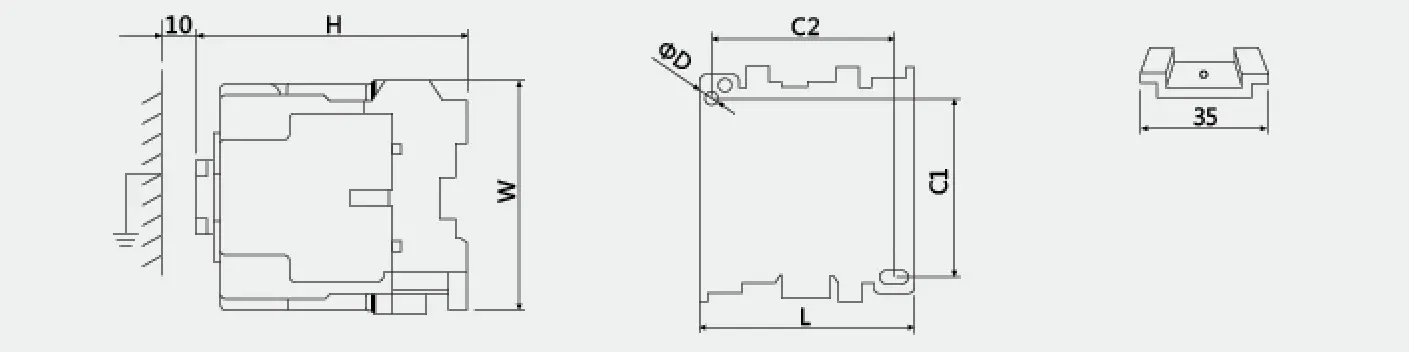

Dimensions du contour et de l'installation
			Taper	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
