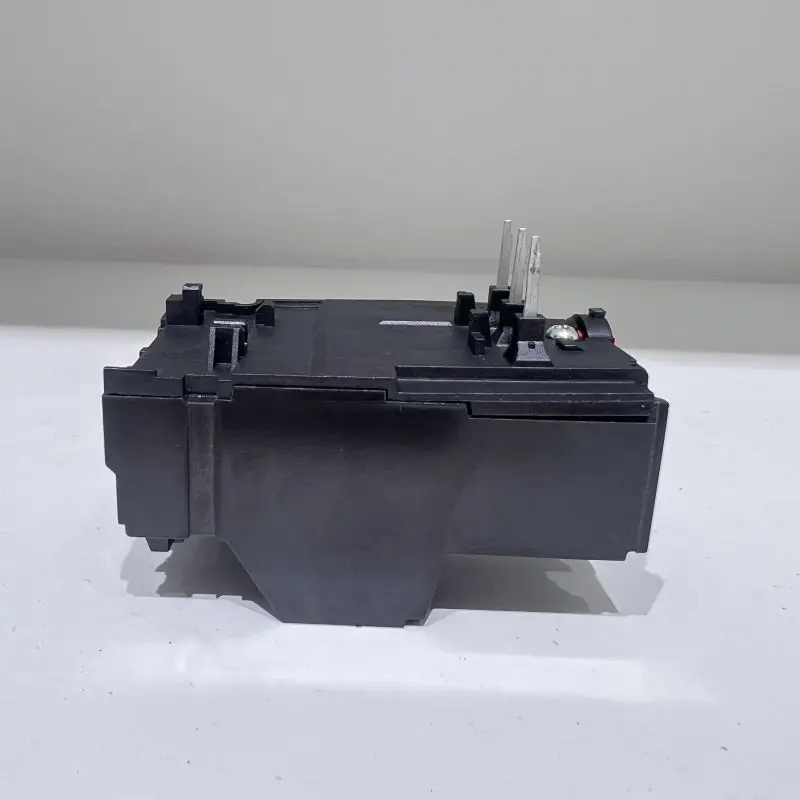

Relais de surcharge thermique TH-N12

Dans le domaine de la distribution d'énergie industrielle et du contrôle d'automatisation, il existe un grand nombre de moteurs de petite et moyenne taille, et leurs exigences de protection nécessitent à la fois précision et fiabilité, ainsi qu'une facilité d'intégration et de maintenance. Le relais de surcharge thermique TH-N12 de haute qualité et certifié CE de l'usine SPX est un module de protection standardisé conçu pour répondre à cette demande généralisée. Il ne recherche pas une plage extrêmement large, mais offre des performances de protection très matures et cohérentes dans une plage de courant optimisée. Qu'il soit intégré dans de nouveaux démarreurs de moteur ou utilisé pour la maintenance et le remplacement de systèmes existants, le TH-N12 offre aux utilisateurs une solution de protection sans souci, fiable et facile à gérer grâce à son interface standardisée et son échelle de réglage claire.

Fonctionnalité

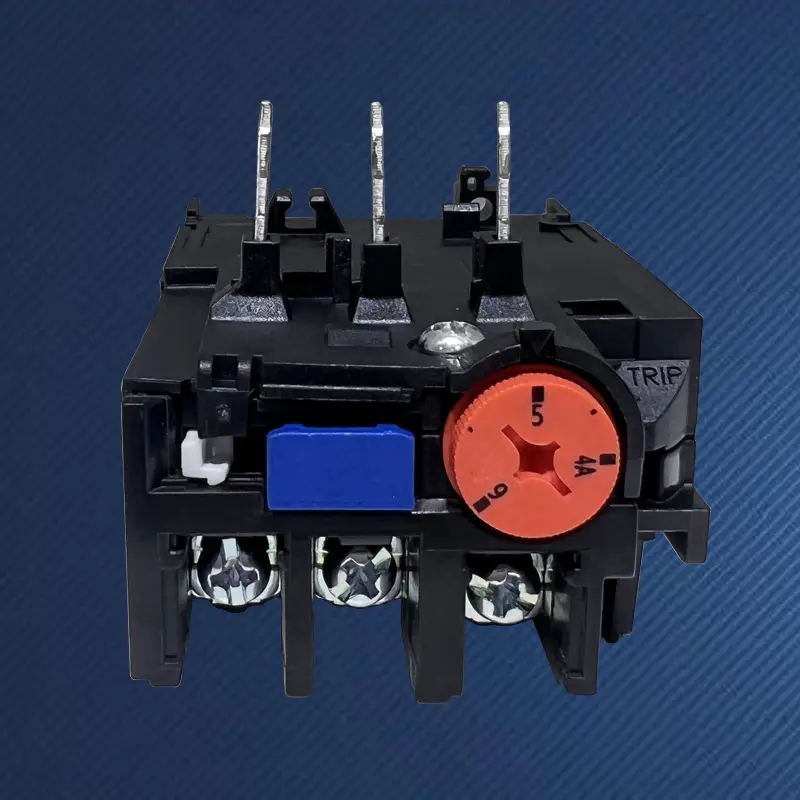

Le bouton de réglage central est doté d'une échelle de valeur de courant claire, permettant aux utilisateurs de régler visuellement et précisément en fonction du courant nominal du moteur. L'opération est intuitive, réduisant les devinettes et les erreurs pendant le processus de débogage.
La conception du produit comprend une fenêtre d'indicateur de déclenchement (généralement un changement de couleur important) et un bouton de réinitialisation manuelle, ce qui rend l'état de l'appareil clair en un coup d'œil pour un diagnostic rapide des pannes et une récupération du système.
Le relais de surcharge thermique SPX TH-N12 de haute qualité est basé sur le principe classique de chauffage et de pliage des bandes bimétalliques, offrant une protection contre les surcharges qui correspond aux caractéristiques thermiques du moteur. Le mécanisme de plaque de guidage différentielle intégré garantit la capacité d'accélérer la réponse de déclenchement en cas de défaillance de phase et de graves défauts de déséquilibre triphasé.
Habituellement conçu pour une installation enfichable directe avec de petits contacteurs CA de la même série ou des modèles spécifiés, le relais de surcharge thermique TH-N12 constitue un démarreur électromagnétique compact et fiable, économisant de l'espace d'installation et du temps de câblage.
Les modèles de haute qualité incluront une compensation de la température ambiante pour atténuer l'impact des changements de température ambiante sur les caractéristiques de fonctionnement de la bande bimétallique, garantissant ainsi la stabilité de la protection du relais de surcharge thermique TH-N12 sur une plage de température plus large.
La coque peut fournir une protection de base contre la poussière et les contacts accidentels pour les mécanismes de précision internes et convient pour une installation dans diverses armoires de commande.

Principaux scénarios d'application

Le TH-N12 convient aux applications de petite et moyenne puissance qui nécessitent une protection fiable et un espace limité :
Protection moteur pour machines d'emballage, petits convoyeurs, mélangeurs, ventilateurs et autres équipements.
Contrôle par machine unique de portes automatiques, d'équipements de ventilation, de pompes à eau, etc.
Comme accessoire de protection standard pour l'unité d'exécution (contacteur) à l'extrémité de sortie de l'API ou du contrôleur.
Le relais de surcharge thermique TH-N12, en tant que modèle universel largement utilisé, est couramment utilisé pour remplacer les relais thermiques endommagés du même type dans les anciens systèmes.

Le relais thermique STH-N12 convient au contacteur AC S-C10/12

Cadre (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Contacteur AC approprié	S-C10/12		S-C21/25		S-C50/95
Structure de contact auxiliaire	Retour manuel ou automatique
Ajuster la sélection de plage (A)	Sélectionnez(A)	Ajuster la plage (A)	Sélectionnez(A)	Ajuster la plage (A)	Sélectionnez(A)	Ajuster la plage (A)
	0,24A	0,2 ~ 0,32	1,3A	1 ~ 1,6	15A	12~18
	0,35A	0,28 ~ 0,42	1,7A	1,4 ~ 2,0	19A	16~22
	0,5A	0,4 ~ 0,6	2.1A	1,7 ~ 2,5	22A	18~26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7 ~ 1,1	3,6A	2,8 ~ 4,4	35A	30~40
	1,3A	1 ~ 1,6	5A	4~6	42A	34~50
	1,7A	1,4 ~ 2,0	6,6A	5.2~8	54A	43~65
	2.1A	1,7 ~ 2,5	9A	7 ~ 11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8 ~ 4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5.2~8	22A	18~26
	9A	7 ~ 11	29A	24~34
	11A	9~13	35A	30~40
Structure de contact auxiliaire	1a1b(1NO+1NC)

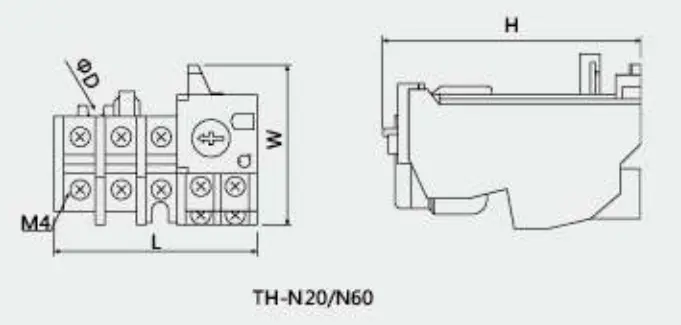

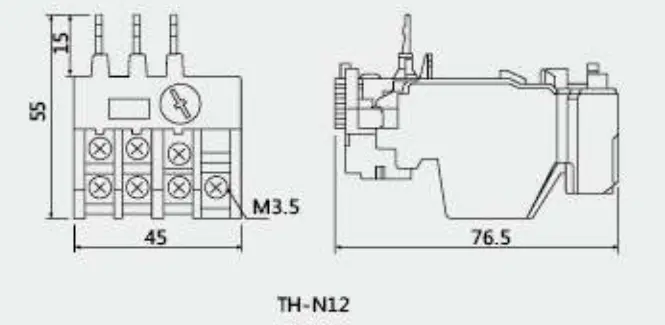

Dimensions du contour et de l'installation
	Taper		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
