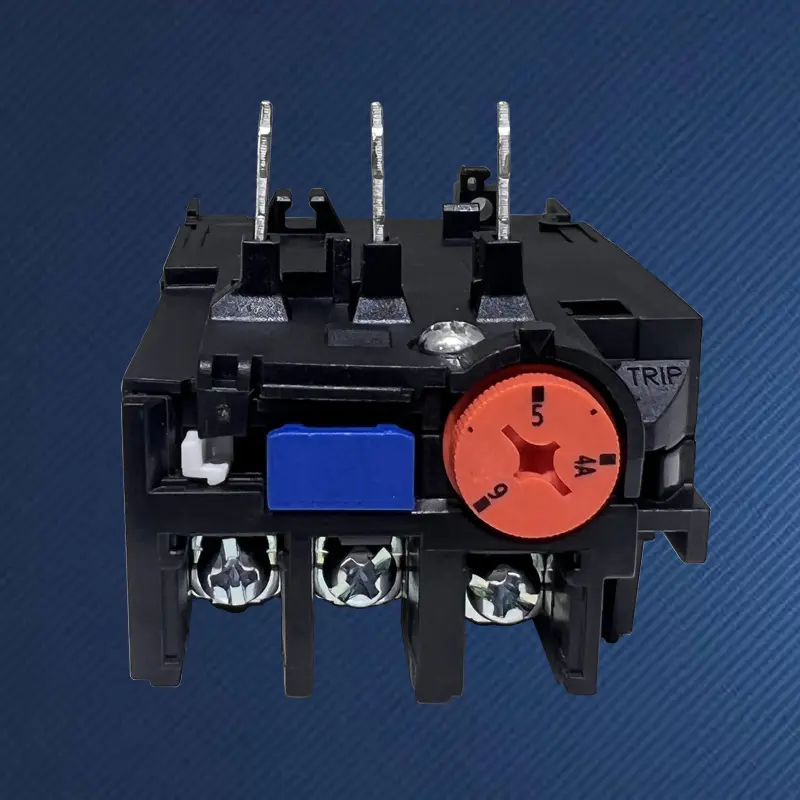

Relais de surcharge thermique à 3 pôles et 2 éléments

Dans le domaine de la protection des moteurs triphasés, la manière d'atteindre le meilleur équilibre entre les fonctions essentielles et les coûts est un éternel sujet d'ingénierie. Le relais de surcharge thermique à 3 pôles et 2 éléments SPX de Chine est un produit typique de ce concept. Il ne s'agit pas d'un compromis en termes de fonctionnalité, mais d'une « optimisation de conception » sophistiquée destinée à un large éventail de scénarios d'application dans lesquels les charges triphasées sont relativement équilibrées et les exigences de sensibilité pour la protection contre les défaillances de phase sont au niveau standard. En utilisant intelligemment l'effet de couplage thermique de deux composants pour détecter les anomalies du courant triphasé, il simplifie la structure tout en maintenant une protection fiable contre les surcharges, offrant ainsi une option de protection rentable pour un grand nombre d'équipements standard tels que des ventilateurs et des pompes.

Caractéristiques:

Deux éléments chauffants sont connectés en série à deux phases (telles que L1 et L3) dans le circuit triphasé du moteur. Lorsque le moteur est surchargé, le courant circulant à travers ces composants augmente et la chaleur générée provoque la flexion des plaques bimétalliques correspondantes.
La déformation de deux plaques bimétalliques est synthétisée grâce à un mécanisme de levier différentiel commun. L'effet thermique généré par la surcharge d'une ou deux phases s'accumulera et finalement pilotera l'action du mécanisme de déclenchement. Pour les surcharges triphasées équilibrées, la réponse de protection est fondamentalement la même que celle du relais de surcharge thermique à 3 pôles et à 2 éléments.
C'est la différence la plus fondamentale. En cas de panne de phase (telle que la déconnexion de la phase L2), le relais à deux éléments peut toujours détecter le défaut en augmentant le courant des deux phases (L1 et L3), mais sa vitesse de réponse peut être légèrement inférieure à celle du relais à trois éléments optimisé pour la protection contre les pannes de phase. Cependant, pour la plupart des applications standards, leur protection reste rapide et efficace.
La réduction d'un élément chauffant et de la structure associée réduit directement les coûts de matériaux et de fabrication, tout en rendant potentiellement le relais de surcharge thermique à 3 pôles et à 2 éléments de haute qualité plus compact en taille.

Avantage

Pour la majorité des charges équilibrées triphasées du système électrique, telles que les pompes, ventilateurs et compresseurs standard, leurs performances de protection contre les surcharges ne diffèrent pas de celles des relais à trois éléments.

Une structure rationalisée signifie moins de points de défaillance potentiels. Le mécanisme de protection anti-délai bimétallique de base est toujours solide, conservant les avantages classiques des relais thermiques tels qu'une forte adaptabilité environnementale, l'absence de besoin d'alimentation auxiliaire et l'anti-interférence.

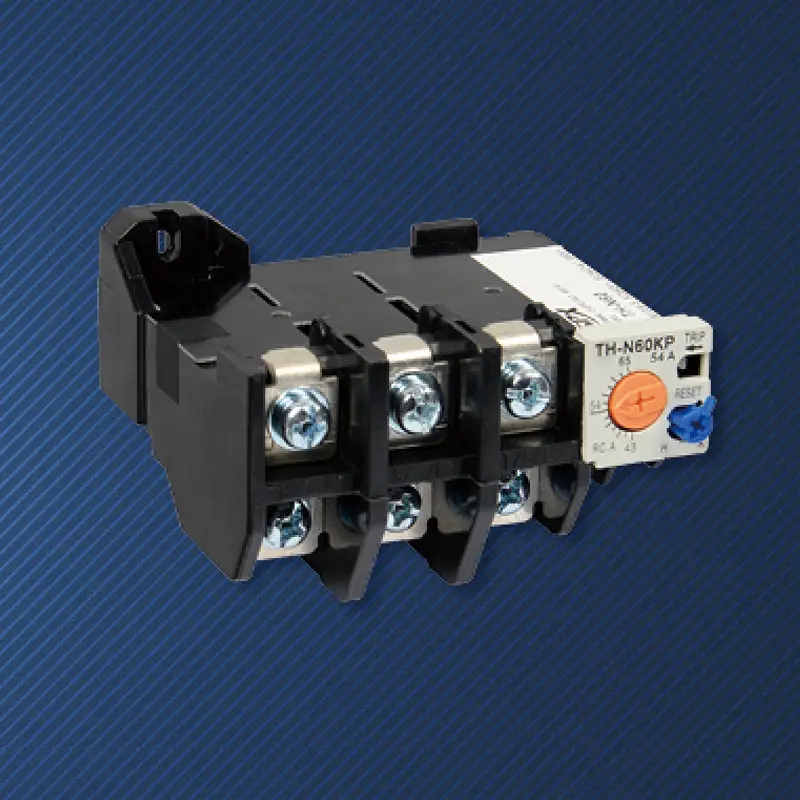

Le relais thermique STH-N50 convient au contacteur AC S-C50/95

Cadre (A)	STH-N60
Contacteur AC approprié	S-C50/95
Structure de contact auxiliaire	Retour manuel ou automatique
Ajuster la sélection de plage (A)	Sélectionnez(A)		Ajuster la plage (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Structure de contact auxiliaire	1a1b(1NO+1NC)
Dimensions du contour et de l'installation
	Taper	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
