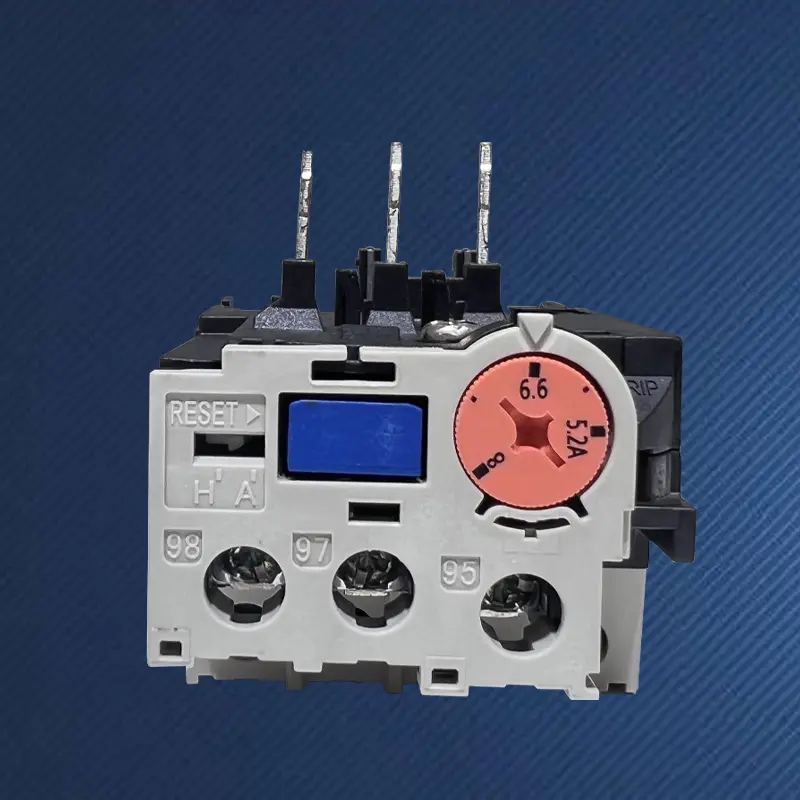

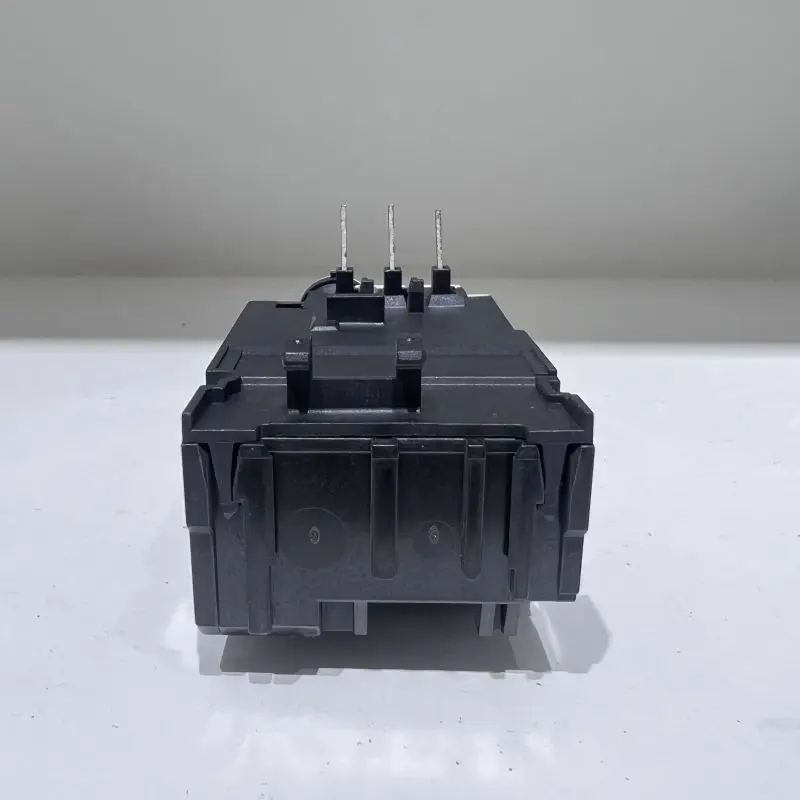

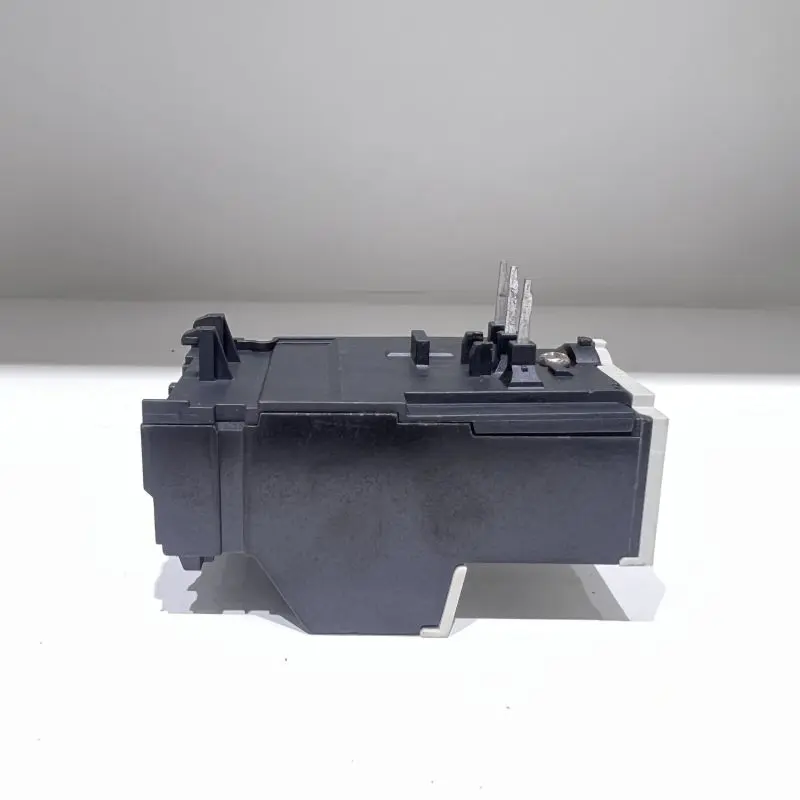

Relais thermique TH-T18 0,35A

Dans les instruments d'automatisation, les entraînements de précision et les petits équipements, il existe un grand nombre de micromoteurs triphasés d'une puissance de seulement quelques centaines de watts. Le courant nominal de ces moteurs est extrêmement faible (généralement inférieur à 1 A) et la courbe de protection des relais thermiques à usage général dans cette plage n'est souvent pas suffisamment précise pour obtenir une protection efficace. Le relais thermique durable SPX TH-T18 0,35 A est une solution professionnelle conçue pour de telles applications à faible courant. Il atteint une protection de sensibilité et de stabilité élevées à un courant de 0,35 A grâce à la miniaturisation et à la conception précise des matériaux en feuille bimétallique, des éléments chauffants et des mécanismes d'action, comblant ainsi le vide en matière de protection spécialisée pour les micromoteurs.

Caractéristiques:

Le relais thermique TH-T18 0,35 A de haute qualité de l'usine SPX a fait l'objet d'une optimisation structurelle thermomécanique spéciale pour répondre à la faible chaleur générée par les petits courants autour de 0,35 A. Cela garantit que la bande bimétallique peut produire une déformation suffisante et précise, permettant à la fonction de protection à temps inverse de se déclencher de manière fiable même sous de petites surcharges (telles que 1,1 fois In), évitant ainsi les angles morts de protection.

Le TH-T18 garantit une cohérence extrêmement élevée des caractéristiques de protection entre les produits grâce à des processus de fabrication de précision, même à l'échelle microscopique où les fluctuations de courant au niveau du microampère peuvent affecter les points de protection, ce qui le rend adapté à une application de masse dans des micro-appareils standardisés. De taille exquise, il peut être directement branché sur des micro contacteurs AC (tels que la qualité 9A ~ 12A) pour former un micro démarreur de moteur ultra compact, économisant considérablement un espace précieux dans l'armoire de commande.

Avantage:

Le relais thermique TH-T18 0,35 A personnalisé, en tant que composant de protection électromécanique pur, ne nécessite pas d'alimentation externe et est totalement insensible aux fluctuations de tension, aux harmoniques et aux interférences électromagnétiques dans les systèmes de contrôle. Il peut également fonctionner de manière stable dans des microsystèmes complexes alimentés par des convertisseurs de fréquence ou des alimentations à découpage.

Bien que le mécanisme d'action soit petit, il est toujours équipé de boutons de réinitialisation manuelle clairs et de panneaux d'indication de déclenchement, qui facilitent la reconnaissance de l'état et la réinitialisation des défauts dans les micro-unités de commande densément installées.

Le relais thermique STH-T18 convient au contacteur AC S-M10/20

Cadre (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contacteur AC approprié	S-M10/12		S-M20/25				S-M35/50
Structure de contact auxiliaire	Retour manuel ou automatique
Ajuster la sélection de plage (A)	Sélectionnez(A)	Ajuster la plage (A)	Sélectionnez(A)		Ajuster la plage (A)		Sélectionnez(A)	Ajuster la plage (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24~34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30~40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4~6
	1,7A	1,4 ~ 2,0	6,6A		5.2~8
	2.1A	1,7 ~ 2,5	9A		7 ~ 11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5.2~8	22A		18~26
	9A	7 ~ 11	29A		24~34
	11A	9~13	35A		30~40
Structure de contact auxiliaire	1a1b(1NO+1NC)

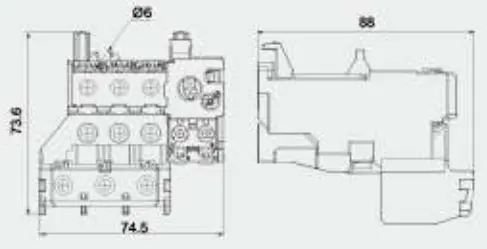

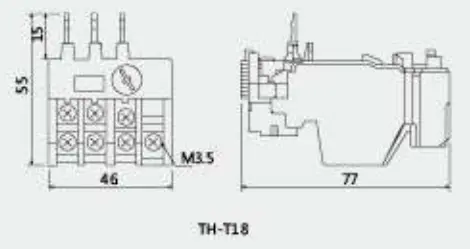

Dimensions du contour et de l'installation

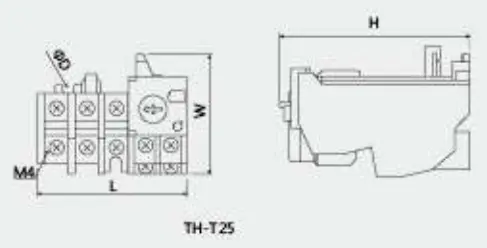

	Taper		L	W	H	φD
	TH-T25		63	51	81	4.5
