Relais de surcharge thermique TH-T25 18A

Dans le monde de la protection des moteurs, l'ajustabilité universelle est synonyme de flexibilité, mais elle entraîne également la complexité du débogage et le risque de paramètres incohérents. Le relais de surcharge thermique China SPX TH-T25 18A va dans la direction opposée. Il ne s'agit pas d'un outil largement réglable, mais d'une « carte d'identité de sécurité » moulée avec précision pour un courant nominal de moteur de 18 A. En usine, l'étalonnage final est complété avec son paramètre de protection de base -18 A de courant réglé, garantissant que chaque produit peut fournir la meilleure protection adaptée aux moteurs de ce niveau de puissance spécifique dès la sortie de la boîte. Il représente une philosophie d'ingénierie efficace qui recherche la standardisation, la cohérence et la facilité d'utilisation.

Avantage:

Le produit a été profondément calibré autour de 18A au cours du processus de fabrication, et les caractéristiques thermiques du bilame et l'adaptation mécanique du mécanisme de déclenchement ont atteint leur optimal à ce stade. Les utilisateurs n'ont pas besoin d'effectuer de réglages sur site, ce qui élimine fondamentalement les actions de protection prématurées ou retardées causées par un étalonnage manuel inexact.
Dans la fabrication d'équipements complets ou de projets par lots, l'utilisation du relais de surcharge thermique TH-T25 18A en stock peut rendre les caractéristiques de protection de tous les moteurs de même puissance très cohérentes, améliorant ainsi la standardisation et la fiabilité de l'ensemble du système.
Le courant de réglage de 18 A correspond avec précision à la plage de puissance des moteurs triphasés courants de 7,5 kW à 9 kW sous une tension de 380 V, ce qui en fait un partenaire idéal pour de nombreux ventilateurs, pompes à eau et moteurs d'entraînement mécaniques de taille moyenne.
Le modèle de capacité thermique et de dissipation thermique de l'élément thermique du relais de surcharge thermique TH-T25 18A est optimisé pour les caractéristiques de chauffage des moteurs de ce niveau de courant, ce qui peut simuler de manière plus réaliste le processus d'augmentation de la température des enroulements du moteur en cas de surcharge, d'arrêt de démarrage fréquent et d'autres conditions de travail.
Les ingénieurs et les installateurs n'ont pas besoin de consulter des diagrammes de courbes ou d'utiliser des tournevis pour régler, ils peuvent installer directement le câblage, ce qui permet d'économiser considérablement du temps de débogage et de réduire les erreurs humaines.

Scénarios d'application typiques

Protection du noyau pour les pompes à eau de circulation de 7,5 kW à 9 kW et les pompes de surpression d'eau alimentaire.
Protection contre les surcharges pour les petits compresseurs d'air, les moteurs à courroie d'entraînement et les mélangeurs.
Unité de protection de puissance pour ventilo-convecteurs et ventilateurs d'unités d'air neuf de taille moyenne.
Le fabricant de l'équipement utilise le relais de surcharge thermique TH-T25 18A comme composant de protection standardisé et sans débogage sur l'un de ses modèles à puissance fixe.

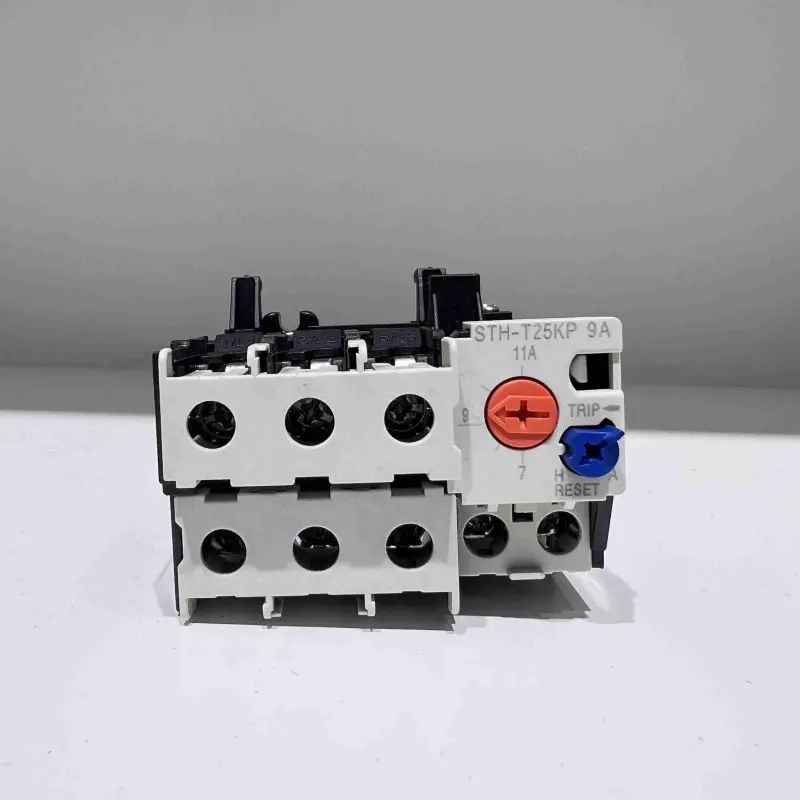

Le relais thermique STH-T25 convient au contacteur AC S-M20/25

Cadre (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contacteur AC approprié	S-M10/12		S-M20/25				S-M35/50
Structure de contact auxiliaire	Retour manuel ou automatique
Ajuster la sélection de plage (A)	Sélectionnez(A)	Ajuster la plage (A)	Sélectionnez(A)		Ajuster la plage (A)		Sélectionnez(A)	Ajuster la plage (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24~34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30~40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4~6
	1,7A	1,4 ~ 2,0	6,6A		5.2~8
	2.1A	1,7 ~ 2,5	9A		7 ~ 11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5.2~8	22A		18~26
	9A	7 ~ 11	29A		24~34
	11A	9~13	35A		30~40
Structure de contact auxiliaire	1a1b(1NO+1NC)

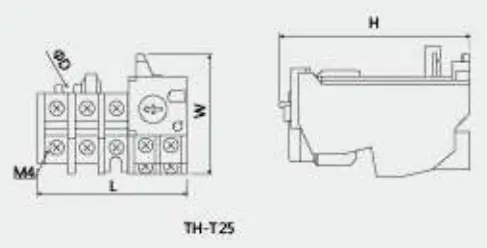

Dimensions du contour et de l'installation
	Taper		L	W	H	φD
	TH-T25		63	51	81	4.5
