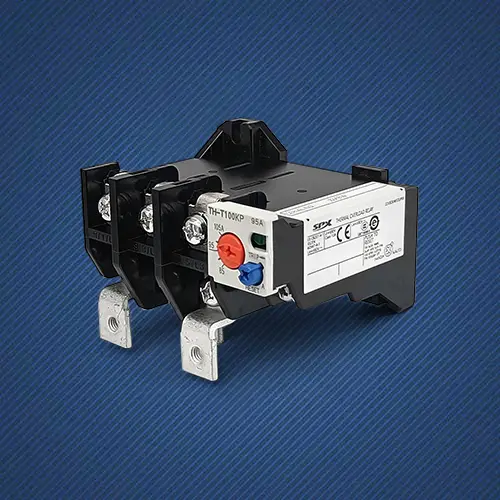

Relais de surcharge thermique

En tant que fabricant professionnel, SPX souhaite vous fournir un relais de surcharge thermique de haute qualité.

Parmi les nombreux défauts des moteurs électriques, la surchauffe et le vieillissement de l'isolation des enroulements provoqués par une surcharge à long terme constituent la forme de dommage la plus courante et la plus cumulative. Le relais de surcharge thermique de haute qualité de SPX est né à cet effet. C'est comme un enregistreur fidèle, « détectant » et « mémorisant » en permanence l'état de chauffage du moteur à travers des plaques bimétalliques internes. Ses caractéristiques de protection correspondent parfaitement à la courbe caractéristique thermique du moteur. Lorsqu'une légère surcharge dure longtemps ou qu'une surcharge grave se produit pendant un moment, il émettra en temps opportun une commande de déclenchement pour couper l'alimentation électrique et fournir une protection avant que le moteur n'atteigne une température dangereuse. Il s’agit d’une intelligence de protection basée sur des principes physiques, directe, fiable et ne nécessitant pas d’alimentation externe.

L'élément bimétallique central du relais de surcharge thermique personnalisé subit une déformation due à la chaleur générée par le courant, ce qui simule directement le processus de chauffage et de refroidissement de l'enroulement du moteur. Les caractéristiques de protection (relation courant-temps) sont très cohérentes avec la tolérance thermique du moteur, et il s'agit d'une protection « analogique » essentielle.

Plus le courant de surcharge est important, plus la chaleur est générée, plus la vitesse de flexion du bilame est rapide et plus le temps de déclenchement est court. Cette caractéristique physique inhérente à temps inverse peut être obtenue sans nécessiter de circuits complexes et est très stable.

Pour l'état « sous-sain » des moteurs électriques fonctionnant à 105 % - 120 % du courant nominal pendant une longue période, les protecteurs électroniques peuvent être ignorés en raison de réglages ou d'interférences, mais l'effet d'accumulation thermique du relais de surcharge thermique peut garantir son action finale et empêcher une lente dégradation de l'isolation.

Lorsqu'une rupture de phase ou un grave déséquilibre de courant triphasé se produit, le courant de l'enroulement biphasé en fonctionnement augmentera fortement. Le relais de surcharge thermique peut accélérer son fonctionnement et fournir une protection efficace contre les défaillances de phase grâce à l'effet combiné du mécanisme de plaque de guidage différentielle interne ou des plaques bimétalliques triphasées.

Fonctionnement passif, pas besoin d’alimentation auxiliaire ; La structure est robuste, la durée de vie est longue et les coûts d'achat et de maintenance sont nettement inférieurs à ceux des dispositifs de protection électroniques.

Insensible aux fluctuations de tension, aux surtensions instantanées et aux interférences électromagnétiques du réseau électrique. Dans les sites industriels soumis à de la poussière, de l'humidité et de grandes différences de température, les relais de surcharge thermique, basés sur des principes thermodynamiques, présentent souvent une meilleure stabilité que les dispositifs électroniques de précision.

Application:

Protection standard contre les surcharges pour les moteurs asynchrones triphasés qui démarrent directement, tels que les ventilateurs, les pompes à eau, les compresseurs et les bandes transporteuses.

Le relais de surcharge thermique offre la protection la plus rentable dans les situations où une communication complexe et une surveillance des paramètres ne sont pas nécessaires.

La fiabilité des structures mécaniques dans les ateliers soumis à des vibrations, des températures élevées, de fortes poussières ou des interférences électromagnétiques met en évidence ses avantages.

Le relais de surcharge thermique est utilisé comme pièce de rechange pour remplacer des produits similaires et maintenir la cohérence et la compatibilité du système.
